はじめに
28BYJ-48というステッピングモーターには、５Vモデルと１２Vモデルがあるようです。１２Vモデルが届いたので、５Vモデルと比較して見ます。
外観
１２Vモデルは仕様が直接ケースに印刷されています。

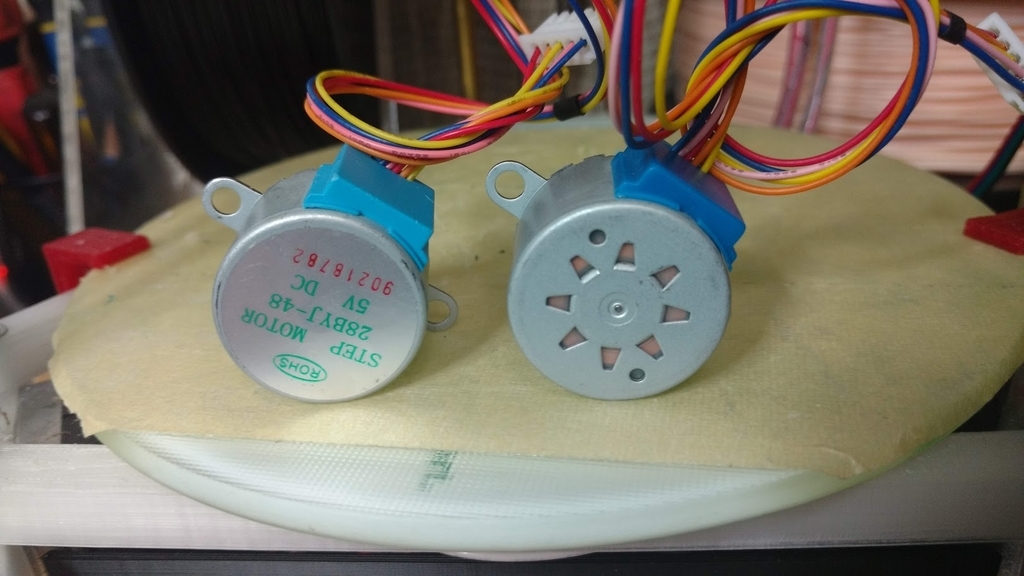

５Vモデルは底面にシールが貼られていて、仕様やシリアル番号が記載されています。

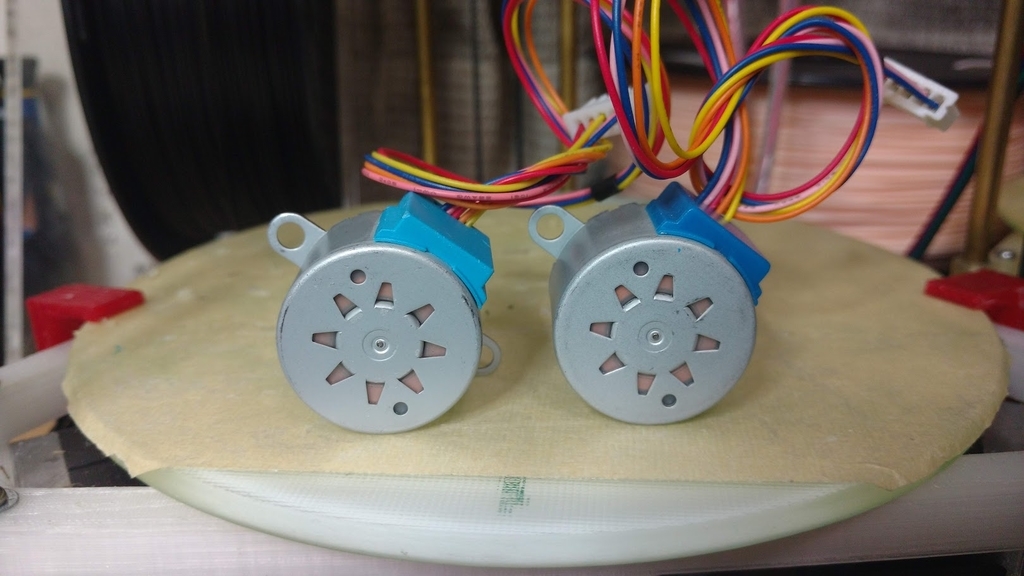

外観上の違いは特に無いようです。 固定する耳の部分も同じ形状でした。
プラスティック部分の色と形状が微妙にちがいますが、５Vでも購入時期によって違うので気にするほどでは無いでしょう。
ケーブルの色はどちらも同じで、赤が共通端子になっています。
５Vモデルのシールをはがすと、１２Vモデルと同じ形状のスリットでした。
計測
テスターで抵抗値を計測してみます。赤いリード線が共通端子となっているので、赤のリード線が繋がっているコネクタと他の色のリード線を順番に計測して行きます。
まずは５Vモデルから

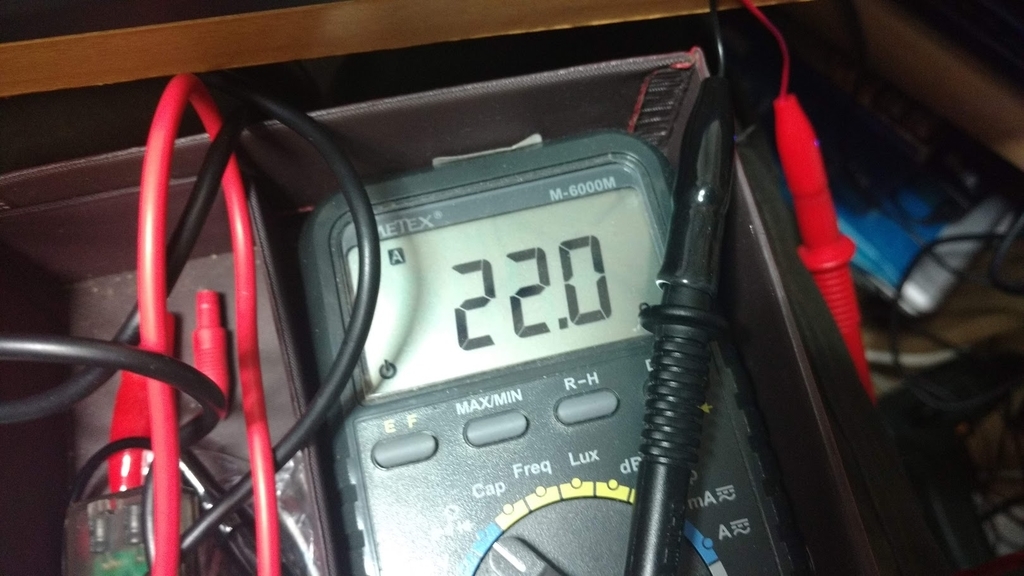

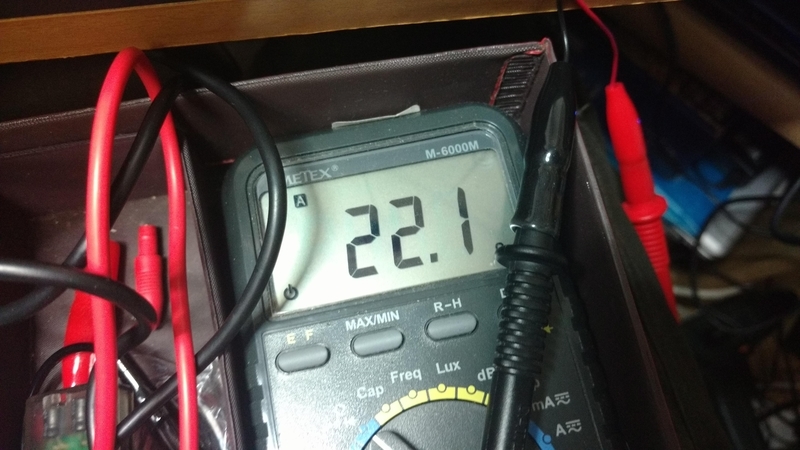

２２．０～２２．２Ωなので、だいたい２２Ωでした。
次に１２Vモデルでは

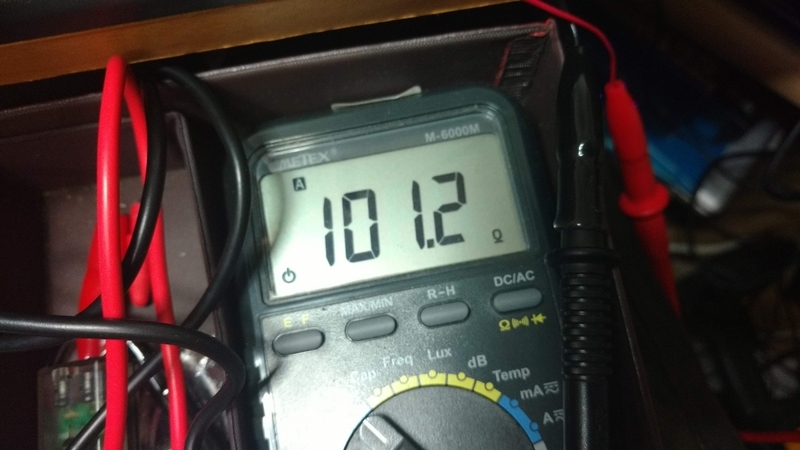

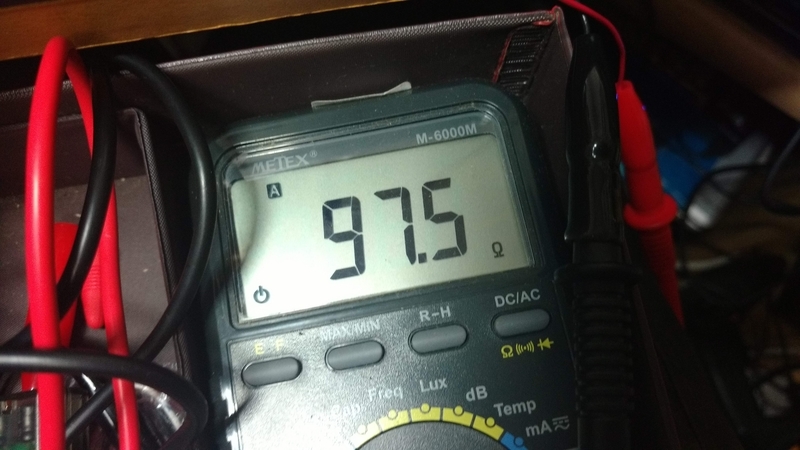

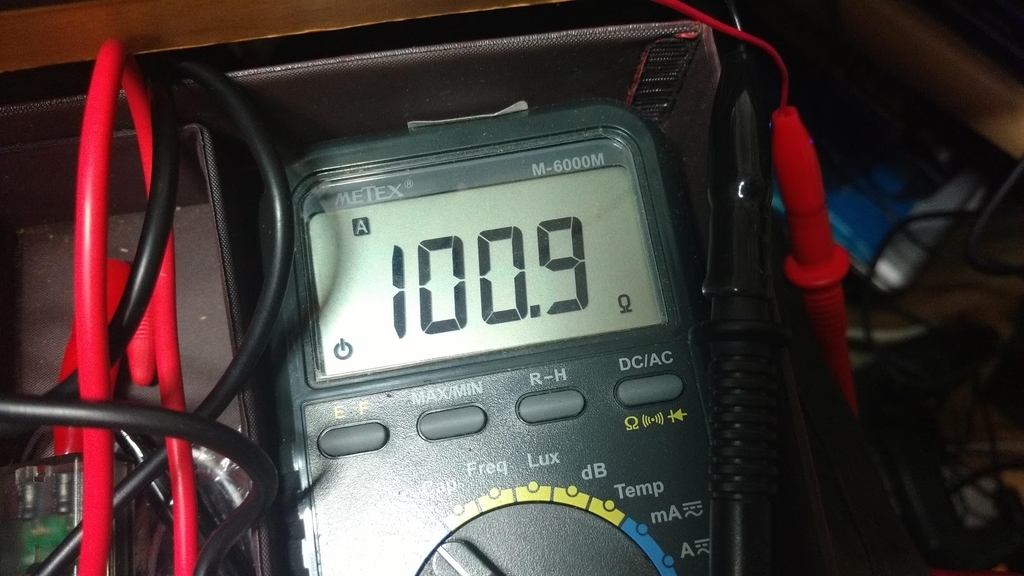

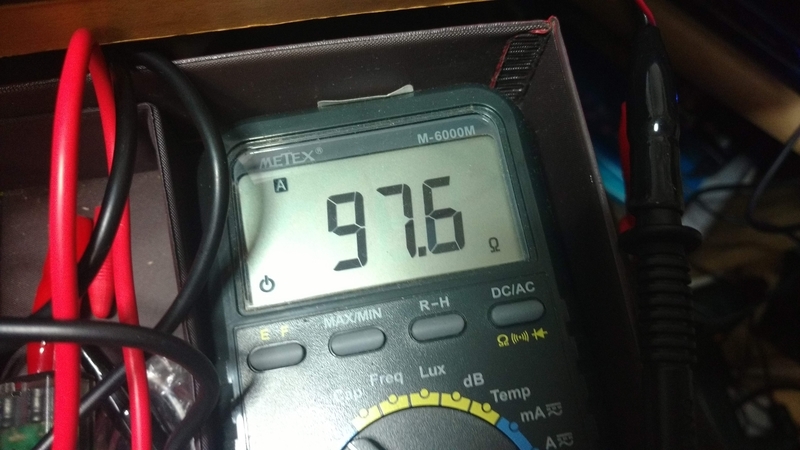

９７．５～１０１．２Ωで、だいたい１００Ωでした。
もしかしたら、巻き線は同じなのでは？と思っていましたが、違うようです。
つづく
