はじめに
簡易電力計のエコキーパー ＥＣ－０３を修理しました。たしか１０年以上前に入手していて、最初は使えていたのですが、だんだん液晶表示が薄くなって行き、ついには見えなくなってしまっていました。

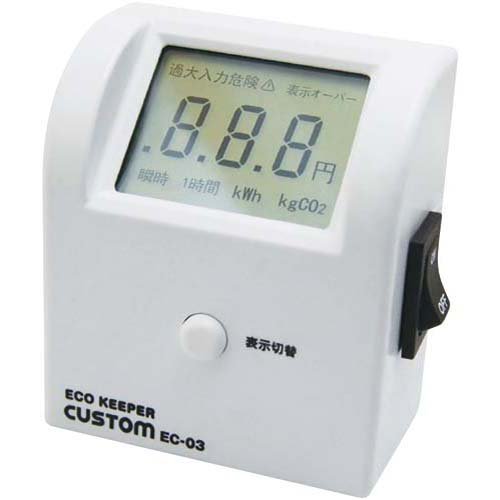

まだAmazonで買えるようです。すでに新しい簡易電力計を購入しているのですが、いつか直そうと思っていたので修理できるか開けてみる事にしました。
分解手順
後ろのネジがＹ型の特殊ネジになっているので、特殊ドライバが必要でした。

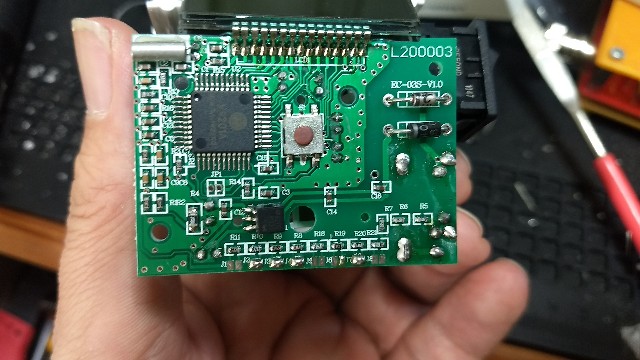

それを三つ外すと中が覗けます。中は液晶とマイコンが乗った基盤が一枚、液晶保護カバーで構成されていました。
基板チェック

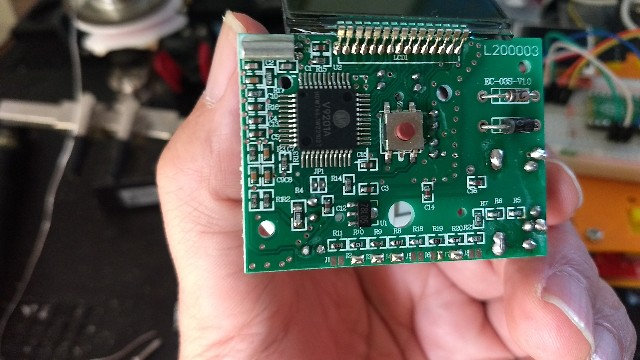

基板の回路構造を良く見ると、１００Ｖをダイオードで半波整流して、マイコン基板に５Ｖを供給して、電流検出器で検出して電流をマイコンで計算（積分）して、結果を液晶に表示するという回路構成のようです。
まずは電解コンデンサが疑わしいのですが、特に液漏れや膨張等はなさそうでした。
考察
電源回路はＡＣ１００Ｖをフィルタして、抵抗分圧後ダイオードで半波整流して、ツエナーダイオードで定電圧を出して、三端子レギュレータの７８Ｌ０５でマイコンに電源を供給しているようです。三端子レギュレータの電圧をテスタで計ってみると、入力が３．８Ｖで、出力が２．３Ｖしかありません。よく見るとツエナーダイオードに３．８の文字があり、なんとなくツエナーダイオードは３．８Ｖを使っているようです。普通マイコンは３．３Ｖを良く使うので、なにかこの辺りに原因がありそうです。
おそらく三端子レギュレータの７８Ｌ０５が間違っていて、ほんとは７８Ｌ０３だったのではと予想しました。ＳＯＴ－８９パッケージのの７８Ｌ０３が手元にあればいいのだが。。。手持ちは無い。
修理
むかし秋月電子で購入していたＸＣ６２０２と言う３．３Ｖの三端子レギュレターに付け替えてみました。ビンゴ！

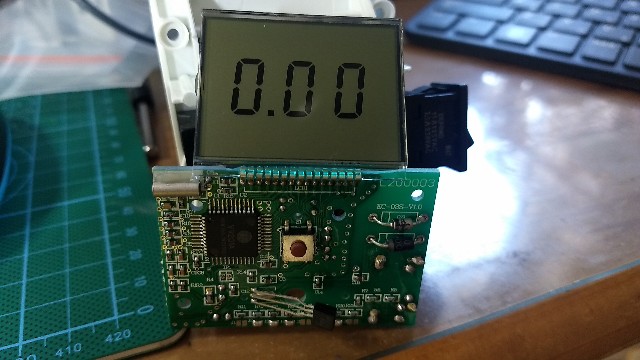

テスタで計ると、三端子レギュレータの入力が３．８Vで、出力は３．３Vになり、液晶が正常に表示されるようになりました。手持ちのＸＣ６２０２はＴＯ－９２パッケージなのですが表面実装のＳＯＴ－８９パッケージより厚みがあるので、背面をダイヤモンドやすりで削って低くして半田付けしました。
ICのパッケージはダイヤモンドヤスリで簡単に削れることが分かりました。
確認

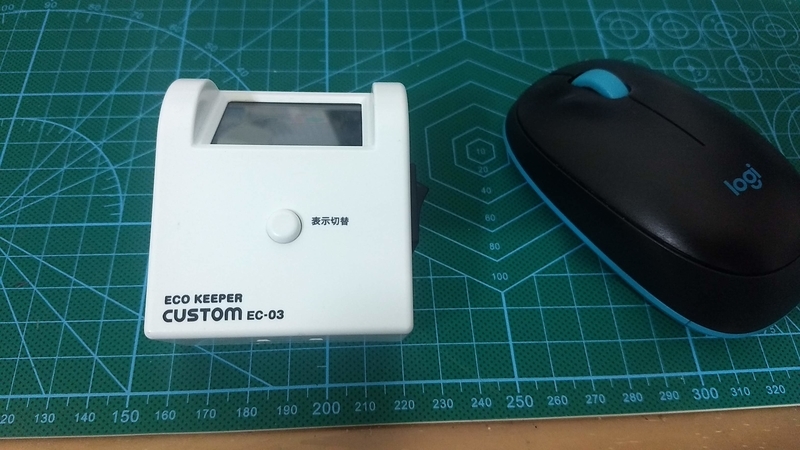

あとは元に戻して修理完了です。１００Vに繋いで負荷を繋ぐとちゃんと簡易電力計として動作することを確認しました。
おそらく製造時に部品を間違て付けていて、でもなんとなく動いていたんので、出荷されちゃったんだと思います。
直った！ （と言うか製造ミスだなこれは。）
おわりに
このＥＣ－０３は電気代も表示できるのですが、この頃は２２円／ＫＷｈになっています。昔はずいぶん電気代も安かったんですね。流石に古い機器なので、もうあまり使われてはいないかもしれませんが、ＥＣ－０３の液晶が薄くなったという人がいれば、参考に修理を試して見て下さい。ただ１００Vを使う機器なので慎重に。
これで二か所の消費電力が同時に計れるようになりました。
おしまい
