週刊中ロボ236 オーム電機ルーペ付きライトのＬＥＤ化

はじめに

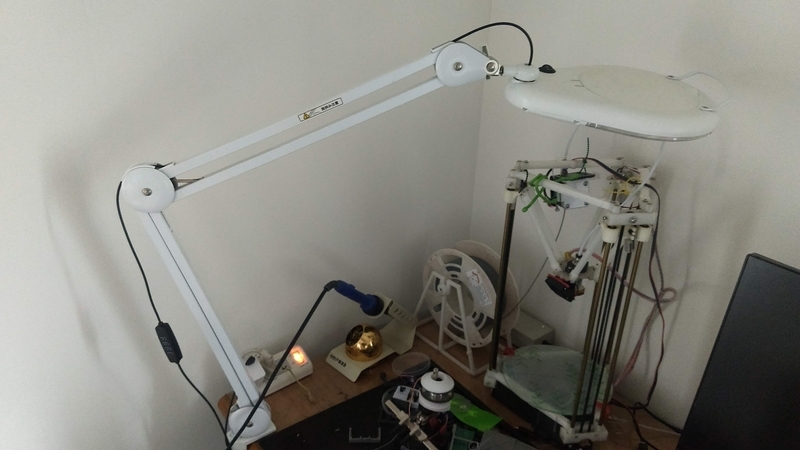

２０１５年に購入したオーム電機のルーペ付きライト：エルズームアームライト OAL-8066G-Wの蛍光灯をＬＥＤに付け替えました。
今時なので新しいＬＥＤランプに買い替えても良いのですが、ランプを動かす取っ手が付いていたり、アームにバネが無いスッキリしたアームの作りで愛着も沸いていました。
しかし蛍光灯も暗くなりそろそろランプの買い替え時期なのですが、Amazonに在庫が無くなったり、あっても非常に高額だったりしたのでＬＥＤ化をしてみました。

購入品
DIMEの２０２１年９・１０月号の付録のＬＥＤリングライトを分解して部品として使用します。これは一つ買ったものが壊れていて、もう一台修理のために購入して余っていた方を使いました。

DIME (ダイム) 2021年 9･10月号 [雑誌]

小学館

Amazon

ＬＥＤリングライトを修理した時の記事はコチラです。

www.nakarobo.com

手順

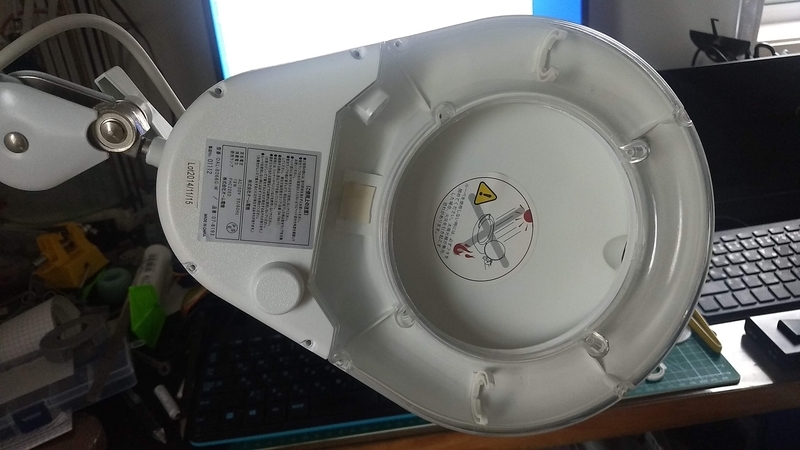

裏面のネジを外して分解します。カバーを外すと真ん中の拡大レンズがずれるので落とさないように注意です。レンズの直径は１０ｃｍでガラス製だと思うのですが、しっかりした厚みのあるもので結構重たいです。

蛍光灯の点灯基板とＡＣ１００Ｖのケーブル、スイッチを取り外します。

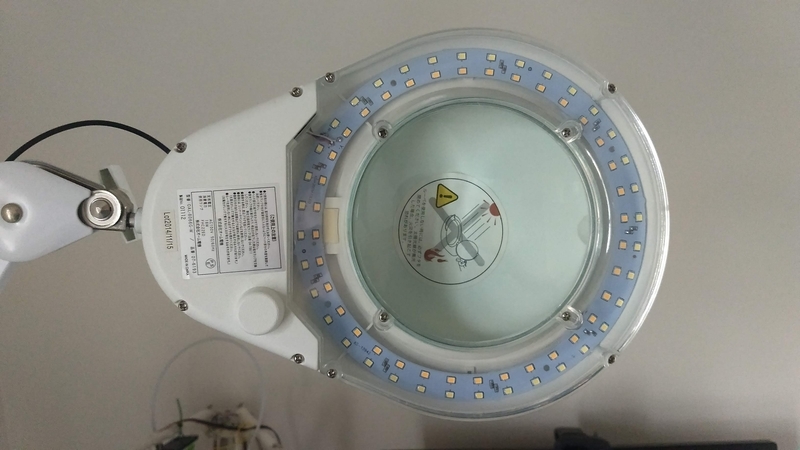

ＬＥＤリングライトをはめ込んで、一度外しておいたケーブルを再度基板に半田づけします。今回ＬＥＤはもう交換することは無いと思うので接着剤で固定しました。

後は分解の逆の手順でカバーを組付けて完成です。

動作確認

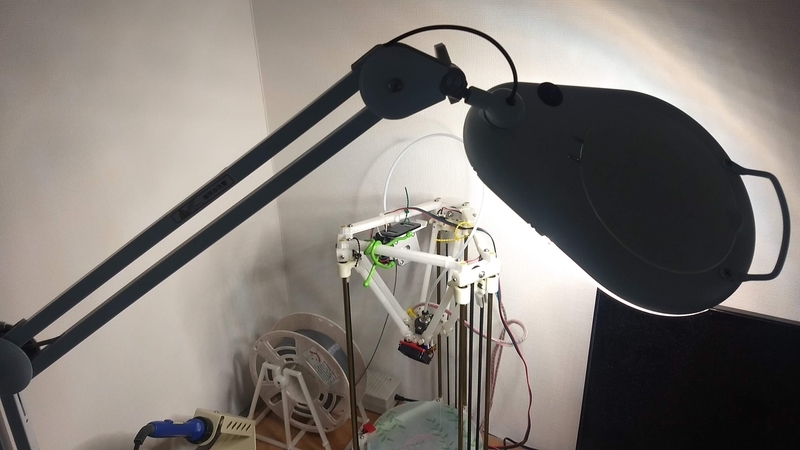

動作確認を行いました。特に問題ありません。とても明るいし、光量も色調も調整できるようになりました。

おわりに
もともと安価で良く考えられていた商品だったので、先端部分だけをＬＥＤ化したモデルが出ていれば買い替えていたかもしれません。今回ＬＥＤ化したのでこれで半永久的に使い続けられると思います。
それに消費電力が元の２２Wから、最大輝度で７W、最低輝度で１Wになり、相当省エネになるのもエコなポイントです。中間の輝度にして使っていますが、最大輝度で点けっぱなしになってしまっても、電気代は年間１０００円程にしかならないので、消し忘れた時の罪悪感がずいぶん減りました。ちなみにこのライトが中野島ロボットが常用している家電製品の最後の蛍光灯になりました。

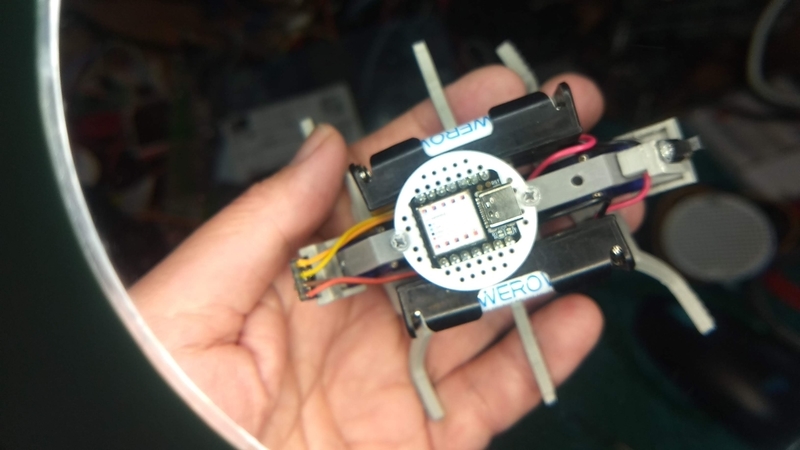

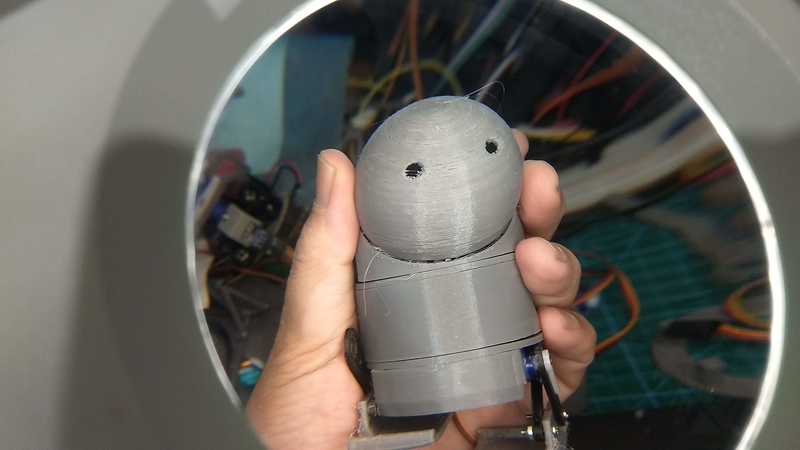

このライトはルーペで大きく拡大して見る事ができるので、小さな部品の半田付けやロボット制作もはかどるのと思います。
