週刊中ロボ31 「よつあし ポーク味」組立と動作確認中

つづき

ちょっと今週は会社から早く帰れて、夕方少し時間があるので、四足歩行ロボット「よつあし」の残っている「ポーク味」を作って行きます。



組み直し

f:id:nakarobo:20181116064544j:plain

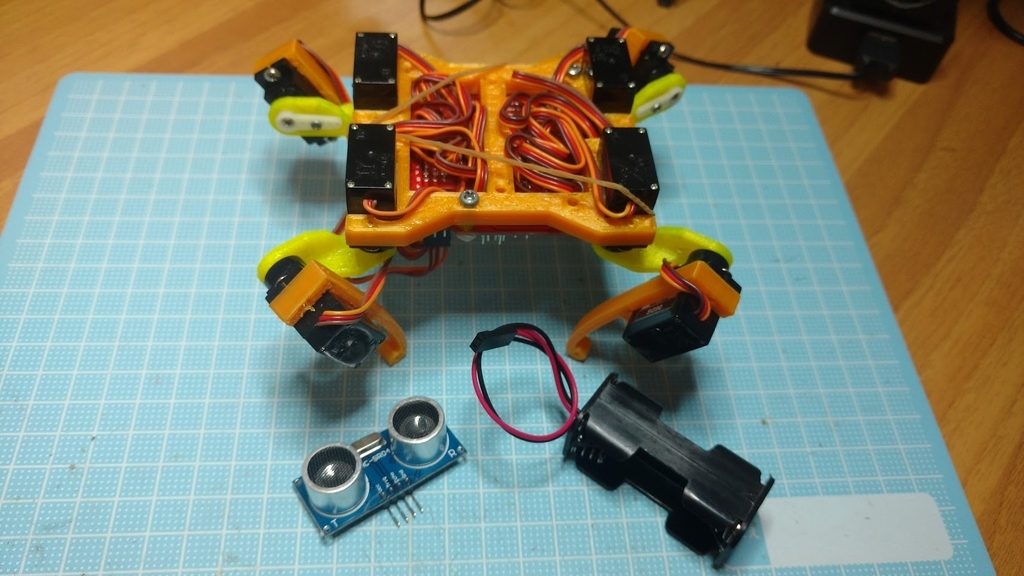

1/2モデルを参考に「たこ風味」を

f:id:nakarobo:20181116064735j:plain

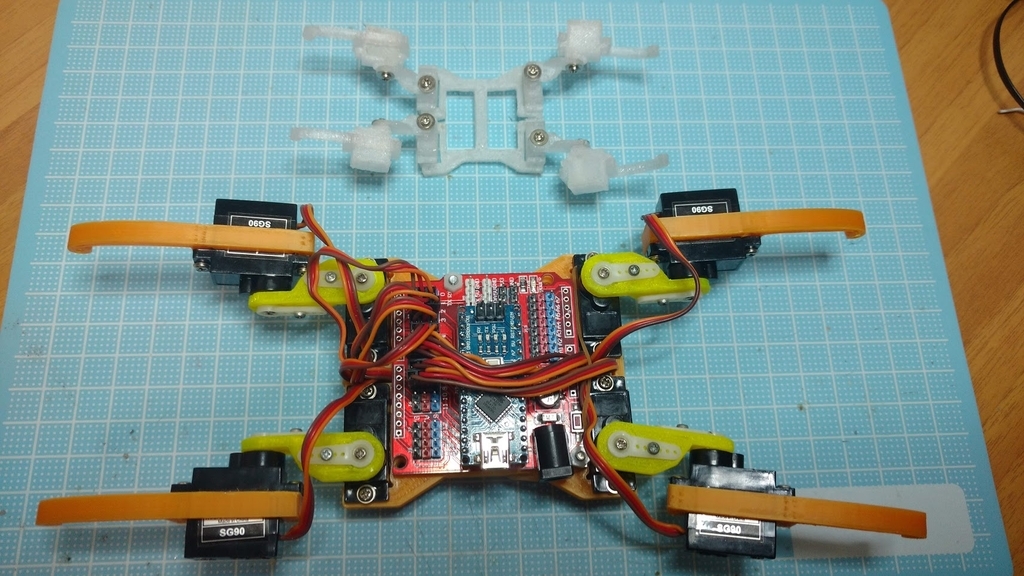

 ネジを外して一旦ばらし、ネジをつければ

f:id:nakarobo:20181116064852j:plain

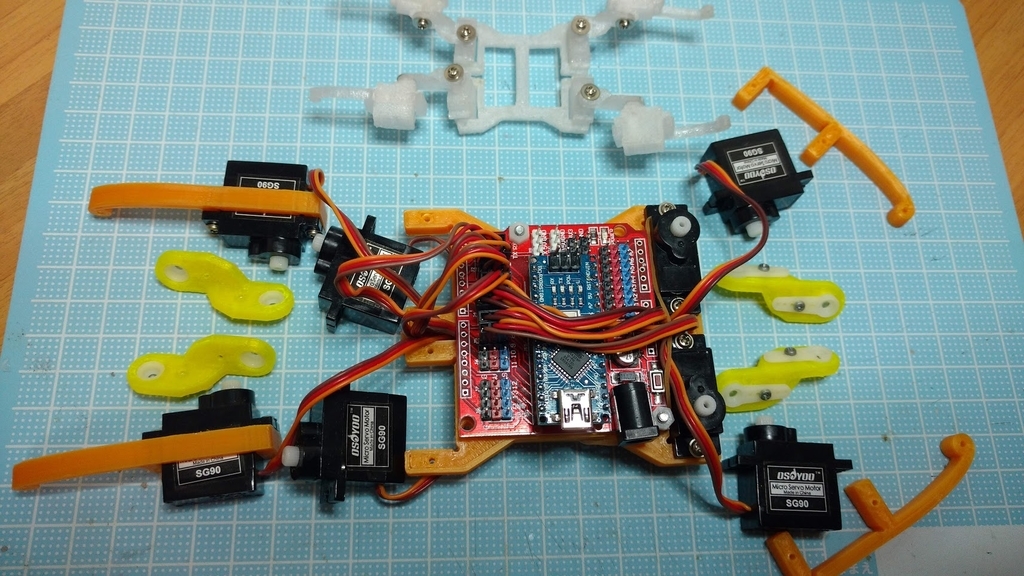

あっという間に「ブタさん」が完成します。おっと違いました「ポーク味」でした。 ・・・あれなんか違う?

f:id:nakarobo:20181116065023j:plain

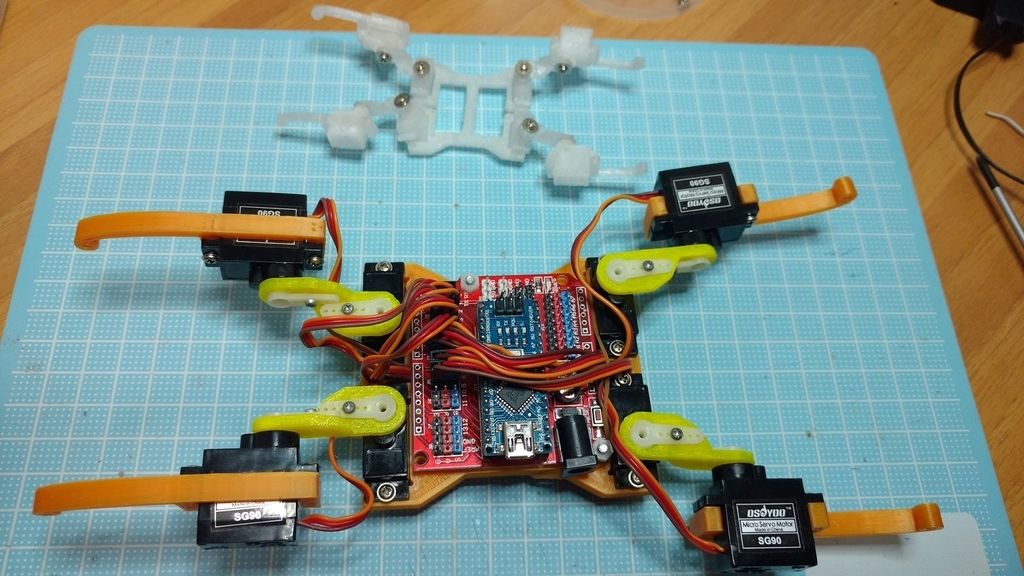

フレームが裏表でした。気を取り直して再度ばらして組み立てて、

f:id:nakarobo:20181116065130j:plain

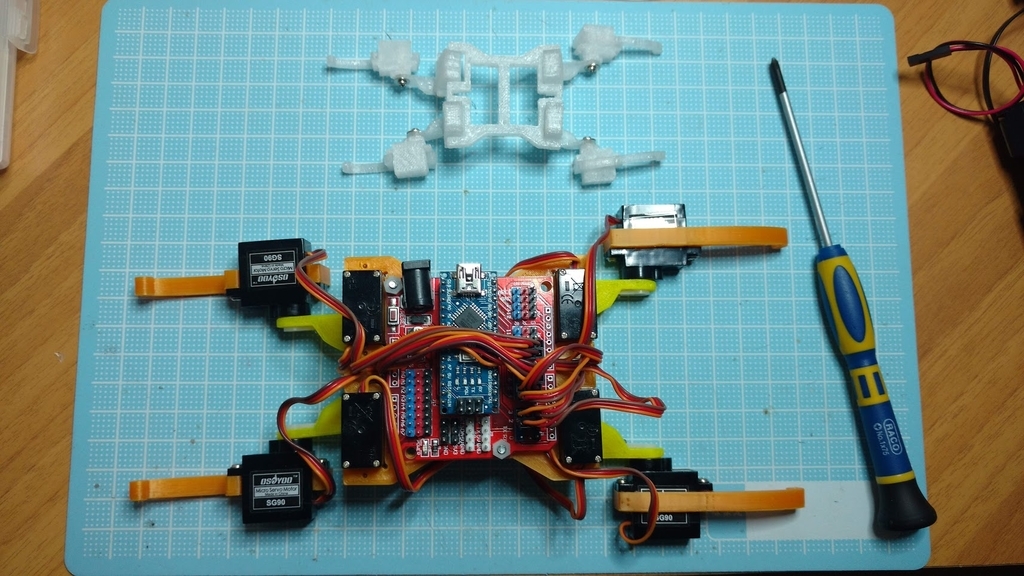

だいたいの所で、サーボホーンを仮止めして起こします。

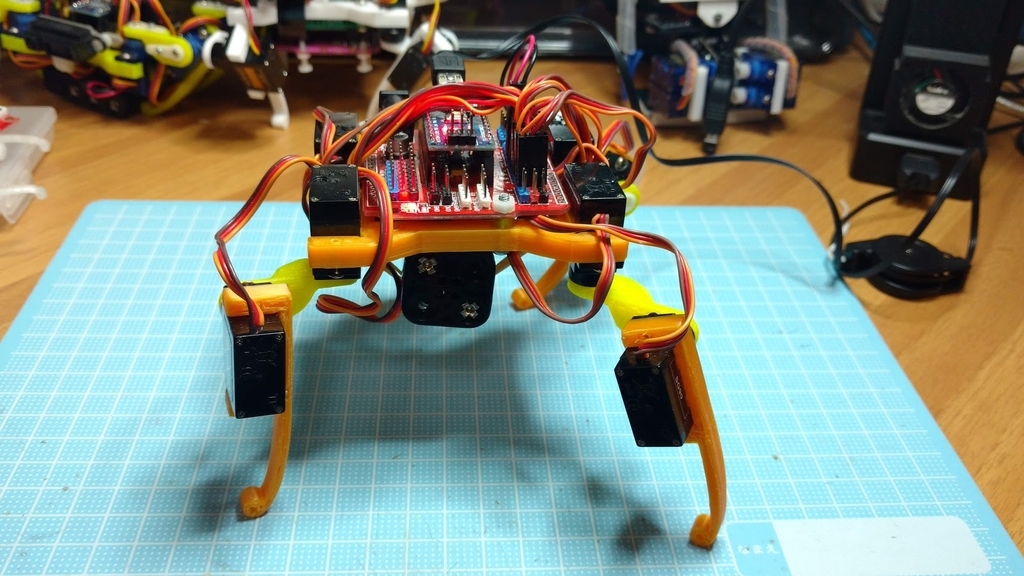

ブタさんのイメージが脳内に刷り込んであれば、ブタさんがイメージできるはず・・・

f:id:nakarobo:20181116065453j:plain

・・・・できないですね。なんでだろう? かっこよすぎです。

f:id:nakarobo:20181116071017j:plain

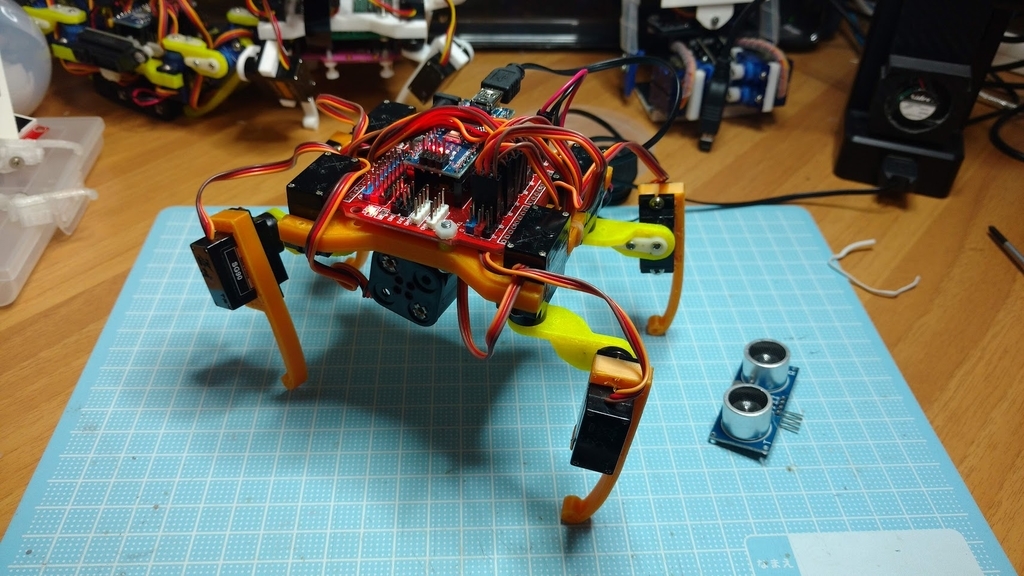

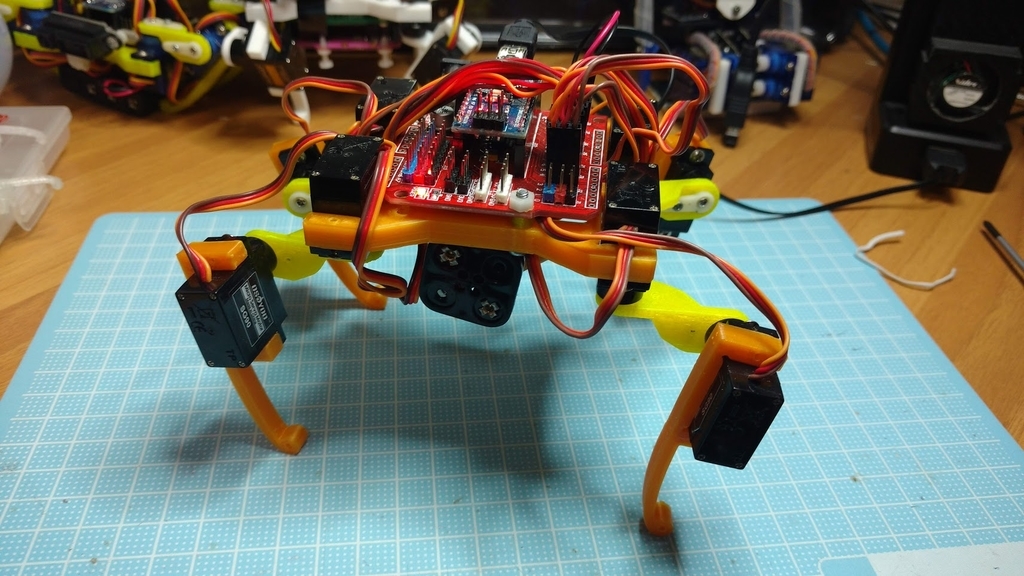

判りました、足の向きが違いました・・・

f:id:nakarobo:20181116065826j:plain



調整

あとは、調整用スケッチを使って、原点調整を行って、サーボホーンの位置を決めます。そのあとで、限界角度と回転方向を確認して、とりあえずの調整は終了です。

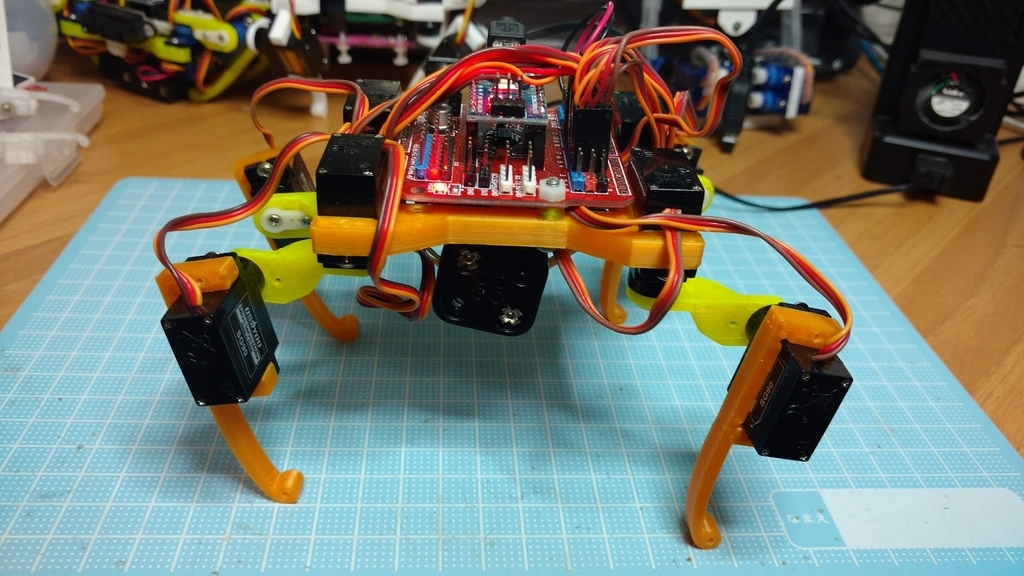

f:id:nakarobo:20181116070357j:plain

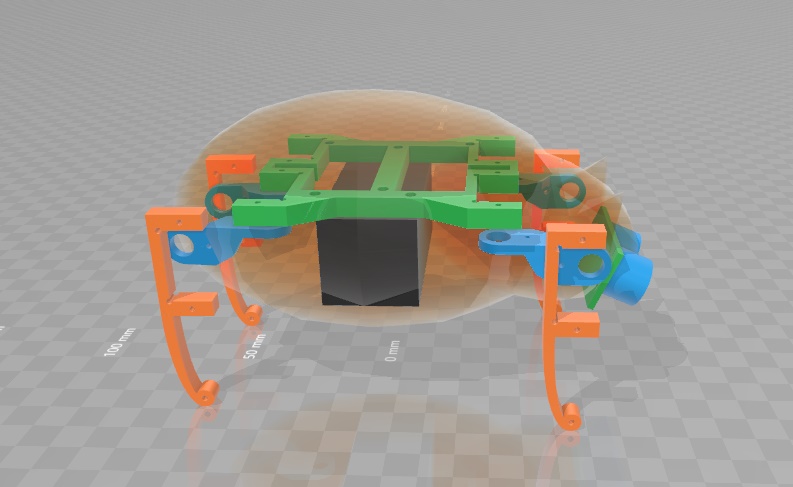

f:id:nakarobo:20181116072253j:plain

今回も結構ミスしましたが、「ポーク味」の機体完成です。「よつあし」は、自由度が高いのでいろいろ間違いました。脚の向き一つでイメージが変わりますね。

電池ボックスは単4×4本ですが、単3×4本の方がバランスが良いかもしれません。あとコントローラが少し背が高いかもしれません。



 後はモーションの作成です。



つづく



購入品情報

ArduinoNanoのプロトタイプシールドを使います。

これがお勧め

  Arduino Nanoやサーボモーターのケーブルを切って良ければ、こっちの方がスマートに組み上がるかもしれません。

 ピンヘッダがガタガタかもしれませんが、自分ではんだが直せる人なら安いですね。
