週刊中ロボ32 「よつあし ポーク味」映像公開

つづき

最後に映像を撮影して、YouTubeにアップしました。




[youtuasi] like a piglet move:「よつあし ポーク味」の動作確認



「ポーク味」用に作成したモーションを動かして撮影しました。

やはり「ポーク味」が動きが良くて扱いやすいように思います。さすがに地上を席捲した哺乳類タイプだけはあります。



おわりに

これで、「よつあし」で、当初予定していた3つのタイプの確認ができました。こうして色々作ってみると、四足歩行と言っても色々な足の運びが考えられて、奥が深いですね。また関節の向きをかえると、この三種類だけではなく、もっと多くのバリエーションが作れるので、自分だけのオリジナルな「風味」のロボットを作って遊んでみて下さい。もし作って動かせたら、Thingvers で Make の投稿をお願いします。だれかがMakeできたら、モデルをFIXしようと思います。

  これからは暇を見つけては、ビルドマニュアルを作成したり、センサをつけたり、A/Iや画像処理を行ったりすると思いますが、でき次第このブログで発表して行きますので、たまに覗きに来て下さい。

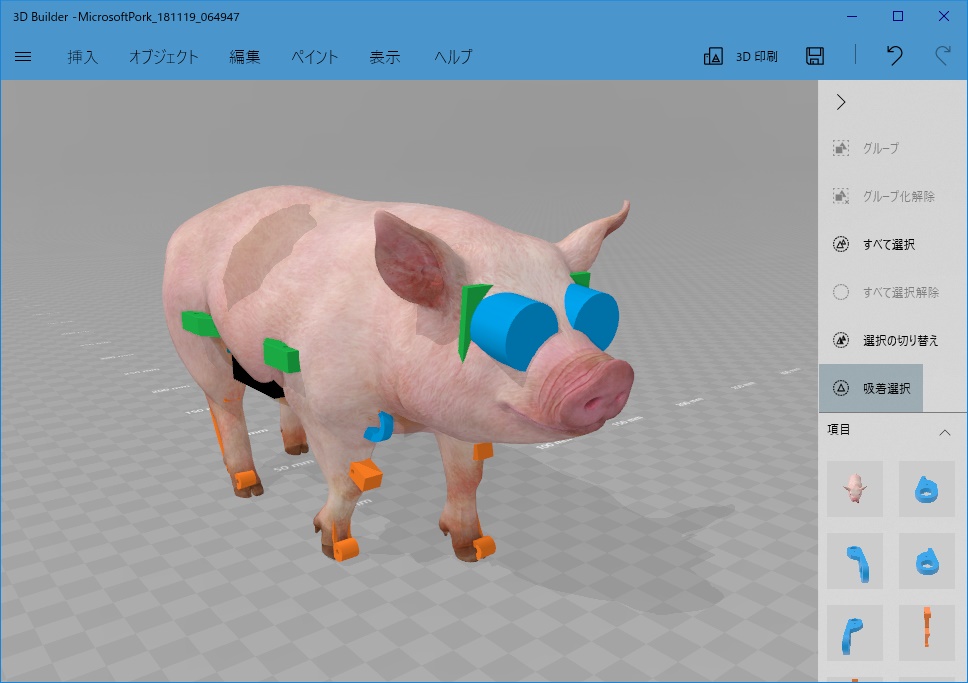

また、構想中のidbox!のフルカラー化が完成したら、「よつあし」に

スキンを取り付けてよりリアルなロボットを作ろうと思っています。 (たぶん二年ぐらい先)

f:id:nakarobo:20181119231527j:plain



プログラムリスト

動画を撮影した時のスケッチをのせておきます。

これぐらい簡単だと、解説は必要ないですよね。



// Arduiroid Quadruped Robot 0.1 nakarobo 2018.11.18
// Model https://www.thingiverse.com/thing:3018095
// HP https://www.nakarobo.com/youtuasi
// File youtuasiPorkTest.ino

// Servo
#include <Servo.h>

#define MAX_SERVO_NUM 8
Servo servo[MAX_SERVO_NUM+1];

//Arduroid4 (Top View)
//FLONT
//  -----               -----
// |  2  |             |  6  |
// | P05 |             | P03 |
//  ----- -----   ----- -----
//       |  1  | |  5  |
//       | P04 | | P02 |
//        -----   -----
//       |  3  | |  7  |
//       | P08 | | P06 |
//  ----- -----   ----- -----
// |  4  |             |  7  |
// | P09 |             | P09 |
//  -----               -----
//BACK


// Setup First Power On at Once
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
  while (!Serial);

  // Servo Test
  attachServo();
  detachServo();

}

// MainLoop
void loop() {
  // if there's any serial available, read it:
  while (Serial.available() > 0) {

    // servo ON
    attachServo();

    char command = Serial.read();
    switch (command){
      case '0': // 基本姿勢 Basic Position
        set8Pos(90,90,90,90,90,90,90,90);    delay(300);
        break;
      case '1': // 伸び Stretch
        set8Pos(150,10,40,170,40,170,150,10);    delay(300);
        break;
      case '2': // 前進 Forward
        set8Pos(120, 60, 50, 50, 60, 60,130, 90);    delay(500);
        set8Pos(120,110, 50, 90, 60,110,130,130);    delay(500);
        break;
      case '3': // お辞儀 Bowing
        set8Pos(150,10,40,70,40,180,150,110);    delay(300);
        break;
      case '4': // 左旋回 Left Turn
        set8Pos(120,110,50,70,60,70,130,110);    delay(300);

        set8Pos( 90,110,30,90,30,90,90,110);  delay(100);
        set8Pos( 90,110,170,90,170,90,90,110);  delay(300);
        set8Pos( 120,90,50,60,60,70,130,90);  delay(250);

        set8Pos(120,110,50,70,60,70,130,110);    delay(300);
        break;
      case '5': // 立つ Normal Position
        set8Pos(120,110,50,70,60,70,130,110);    delay(300);
        break;
      case '6': // 右旋回 Right Turn
        set8Pos(120,110,50,70,60,70,130,110);    delay(300);

        set8Pos( 150,90,90,70,90,70,150,90);  delay(100);
        set8Pos( 10,90,90,60,90,60,10,90);  delay(250);

        set8Pos(120,110,50,70,60,70,130,110);    delay(300);
        break;
      case '7': // お座り Sit Down
        set8Pos(90,110,30,20,90,70,150,160);    delay(300);
        break;
      case '8': // 後進 Back
        set8Pos(120, 90,70,120,60, 60,110,90);    delay(500);
        set8Pos(120,120,70, 90,60, 90,110,60);    delay(500);
        break;
      case 'l': // たつ Stand Up
        set8Pos( 90, 90, 70, 20, 90, 90,110,160);  delay(250);
        set8Pos( 90,160, 90, 60, 90, 20, 90, 130);  delay(500);
        set8Pos( 90,160, 70, 60, 90, 20, 120, 120);  delay(250);
        break;
      case '9': // 伏せ lay
        set8Pos(150,180,30,0,30,0,150,180);    delay(300);
        break;
      case 'D': // 待つ Wait
      case 'd':
        delay(300);
        break;
      case 'R':  // 走る Run
      case 'r':
        set8Pos(120, 60, 70, 50, 60, 60,110, 90);    delay(125);
        set8Pos(120,110, 70, 90, 60,110,110,120);    delay(125);
        set8Pos(120, 60, 70, 50, 60, 60,110, 90);    delay(125);
        set8Pos(120,110, 70, 90, 60,110,110,120);    delay(125);
        set8Pos(120, 60, 70, 50, 60, 60,110, 90);    delay(125);
        set8Pos(120,110, 70, 90, 60,110,110,120);    delay(125);
        break;
      case 'B':  // 後ろに走る Back Fast
      case 'b':
        set8Pos(120, 70,70,120,60, 60,110,90);    delay(125);
        set8Pos(120,120,70, 90,60,110,110,60);    delay(125);
        set8Pos(120, 70,70,120,60, 60,110,90);    delay(125);
        set8Pos(120,120,70, 90,60,110,110,60);    delay(125);
        set8Pos(120, 70,70,120,60, 60,110,90);    delay(125);
        set8Pos(120,120,70, 90,60,110,110,60);    delay(125);
        break;
     } // switch

    // SERVO Set command
    if ( command == 'S' || command == 's' )  // 'S' is Servo Command "S,Servo_no,Angle"
    {
      Serial.print(command);
      Serial.print(',');
      int servoNo = Serial.parseInt();
      Serial.print(servoNo);
      Serial.print(',');
      int servoAngle = Serial.parseInt();
      Serial.print(servoAngle);
      Serial.println();

      if ( 0 <= servoNo &&  servoNo < MAX_SERVO_NUM+1 )
      {
        // Single Servo Move
        servo[servoNo].write(servoAngle);

        // Wait Servo Move
        delay(300); // 180/60(°/100msec)=300(msec)
      }
    }  // SERVO Set END

    // SERVO All command
    if ( command == 'A' || command == 'a' )  // 'A' is Servo All Command "A,Angle0, Angle1...Angle7"
    {
      Serial.print(command);

      // read Angle from Serial
      int angle[MAX_SERVO_NUM];
      for (int i = 0; i < MAX_SERVO_NUM; i++)
      {
        angle[i] = Serial.parseInt();
        Serial.print(',');
        Serial.print(angle[i]);
      }
      Serial.println();

      // servo Move
      set8Pos( angle[0], angle[1], angle[2], angle[3], angle[4], angle[5], angle[6], angle[7] );

      // Wait Servo Move
      delay(300);

    }   // SERVO All End

    // Servo OFF
    detachServo();

  } // End while

}// End loop

// attach ServoMotors
void attachServo()
{
  // attach Pin to ServoMotor
  servo[1].attach(4);
  servo[2].attach(5);
  servo[3].attach(8);
  servo[4].attach(9);
  servo[5].attach(2);
  servo[6].attach(3);
  servo[7].attach(6);
  servo[8].attach(7);
}

// dettach ServoMotors
void detachServo()
{
  servo[1].detach();
  servo[2].detach();
  servo[3].detach();
  servo[4].detach();
  servo[5].detach();
  servo[6].detach();
  servo[7].detach();
  servo[8].detach();
}

// Set 8 ServoMotor angles
void set8Pos(int a, int b, int c, int d, int e, int f, int g, int h){
  servo[1].write(a);
  servo[2].write(b);
  servo[3].write(c);
  servo[4].write(d);
  servo[5].write(e);
  servo[6].write(f);
  servo[7].write(g);
  servo[8].write(h);
}
// End
//---------------------

 おしまい
