はじめに

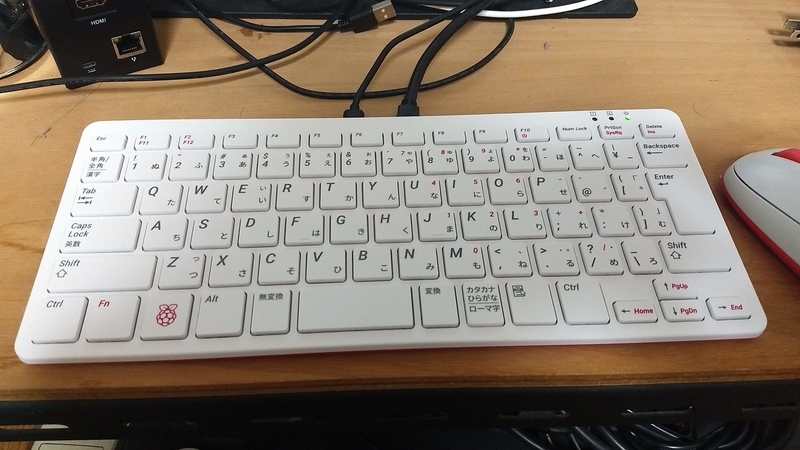

ラズパイ４００（ＲＰｉ４００）をPCとして普段使いするときに、ほしいのがRTC（リアルタイムクロック）機能です。RTCがあれば、起動直後でも、ネットワークとつながっていなくても、正確な時刻が得られます。
購入品
RTCモジュールはAmazonで購入してちょっと改造して搭載しました。購入したのはRaspberry Pi４Bのコネクタに直接接続できるタイプのRTCモジュールです。
RTCモジュールは他にも色々ありますが、これがいちばんコンパクトに収まります。
改造
ＲＴＣモジュールをＲＰｉ４００の拡張コネクタにつけると、キーボードの上にはみ出してしまいます。なのでハンダごてでＲＴＣモジュールのコネクタをはずして、基盤の裏側に取り付けます。
左からオリジナル、裏付け、水平の３種類です。
オリジナルは少しＲＰｉ４００から飛び出します。
コネクタを裏に付け直せば、パット見でＲＴＣモジュールが見えなくなります。
水平もちょっと見えています。
裏付けにするとスッキリです。
裏から見るとこんな感じになります。RTCモジュールの＋端子をラズパイの４０ピンコネクタのPIN１に合わせて差し込めばOKです。
３Dプリンタでカバーを作るか熱収縮チューブで覆ってしまおうと思います。
とりあえず１３ｍｍ幅の熱収縮チューブで覆うとこんな感じになります。
裏から見ても余り目立たなくなります。
ソフトウェア編に続く
