週刊中ロボ７０今日からでも間に合う？「イチジク」ロボットの制作その４

ロボットでもっとも単純な構造は、センサ一つと一軸の駆動装置になると思いますが、これなら今からでも部品を集めて夏休み中に作る事ができると思います。そんな「イチジク」ロボットの制作記です。

接続

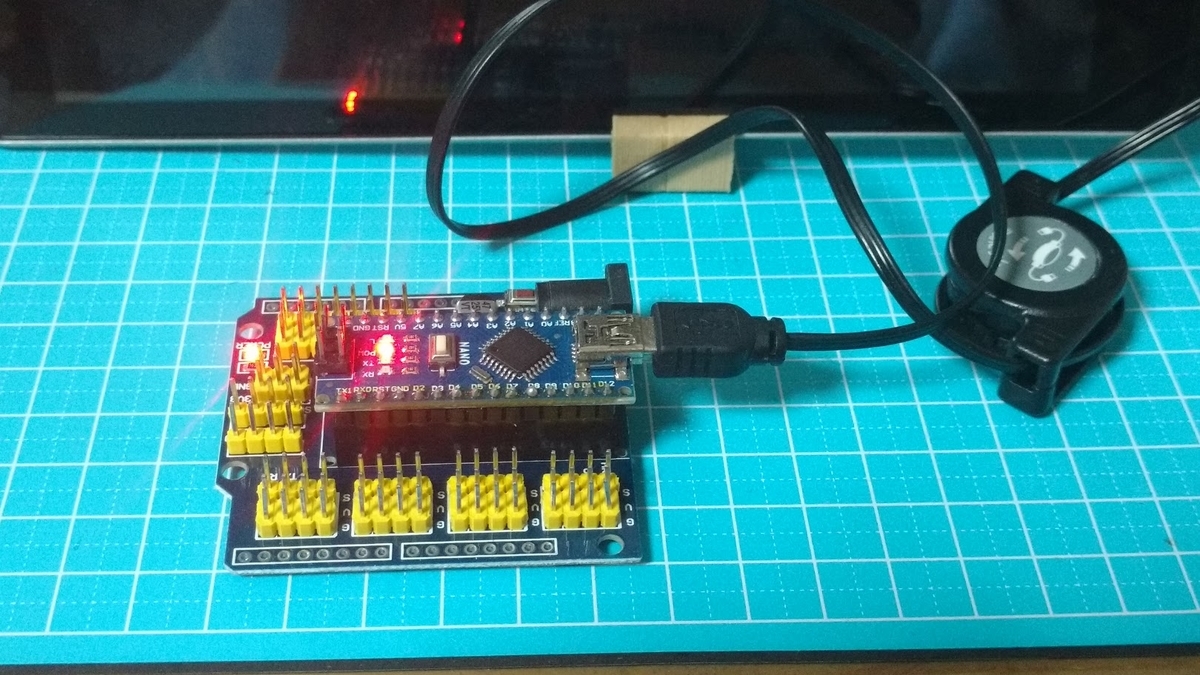

Aruduino Nanoと拡張基板、USBケーブルが届いたら、Arduino Nano を拡張基板に搭載しUSBケーブルでPCと接続し、Aruduino IDEの設定を行います。

f:id:nakarobo:20190821223840j:plain

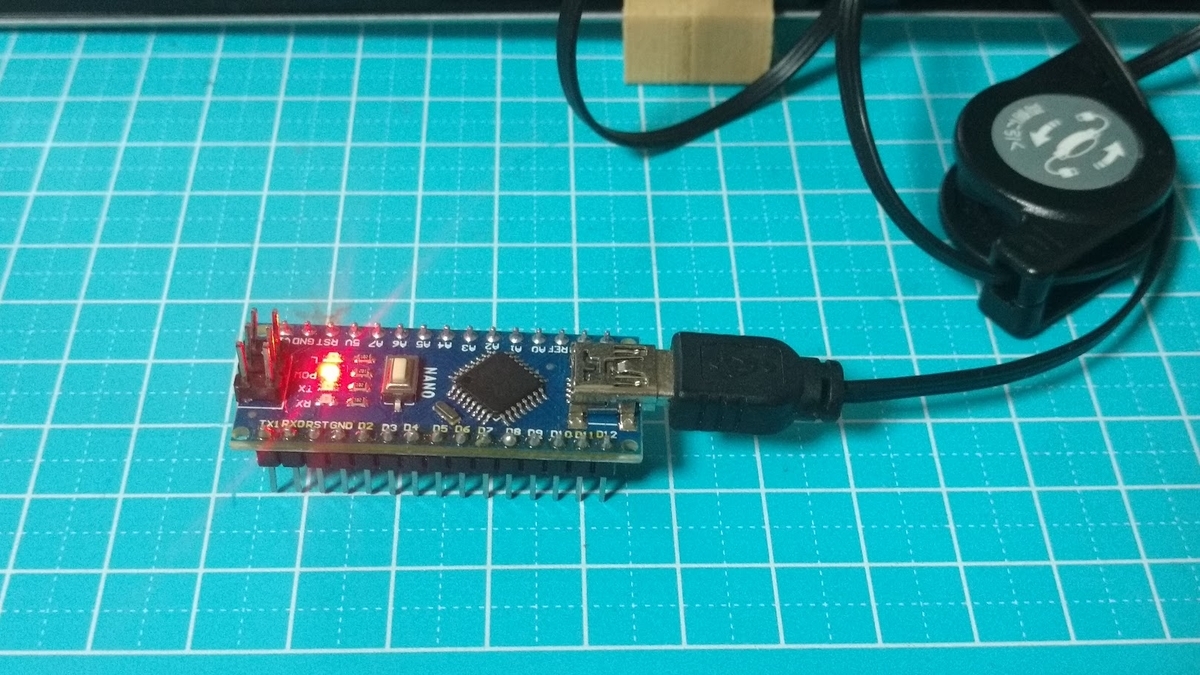

拡張基板がまだ届いていなければ、Aruduino Nanoだけでも確認できます。

f:id:nakarobo:20190821230548j:plain

Aruduino IDEの設定

Aruduino IDEにAruduino Nano用の設定を行います。

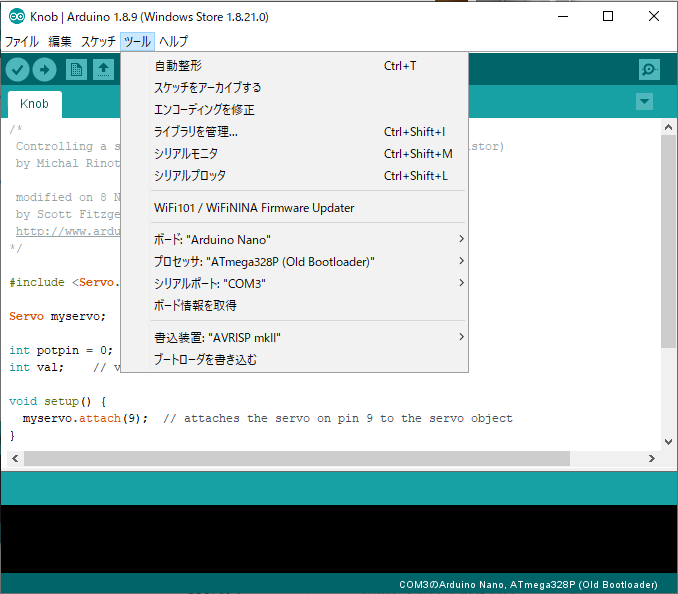

ツールメニューから

　ボード　 Arduino Nano
　プロセッサ　 ”ATmega328P(Old Bootloader）”　
　シリアルポート ”COM3”

とします。 f:id:nakarobo:20190821221028p:plain

シリアルポートはパソコンにもよりますが、ほかに何もUSBで繋いでいなければ、大抵は”Com3”か”Com5”だと思います。”Com１”は通常PC内部で使用されています。

プログラムを書き込む

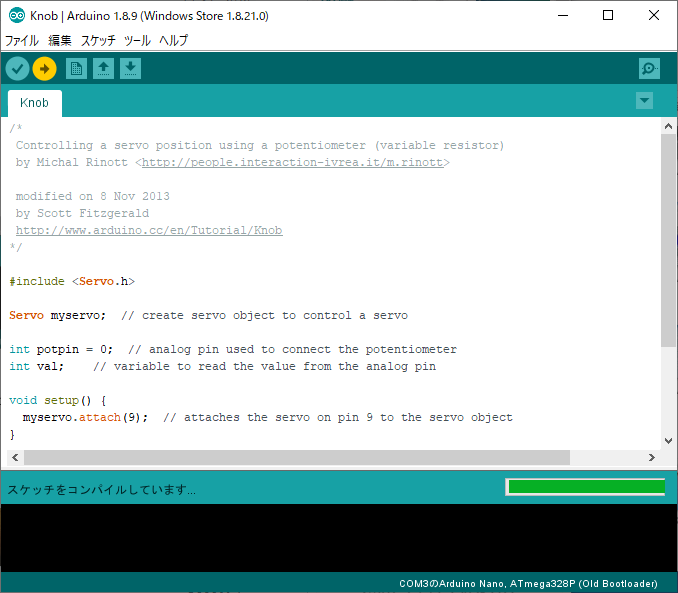

メニューの⇒ボタンか、メニューのスケッチ→マイコンボードに書き込むを押すと、スケッチ（プログラム）をコンパイルしてArduino Nanoにスケッチを書き込みます。

f:id:nakarobo:20190821222055p:plain

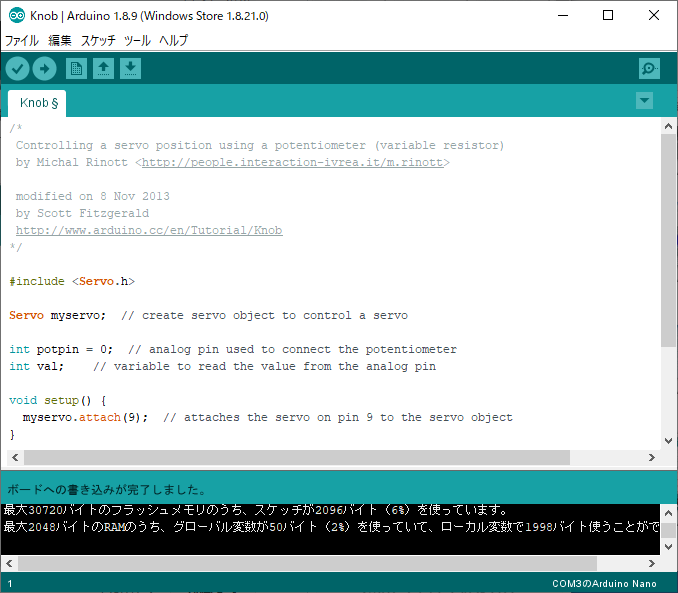

コンパイルが終了して書き込みが完了すると”ボードへの書き込みが完了しました”と表示されてプログラムが動き出します。

f:id:nakarobo:20190821223138p:plain

といってもまだ、何も繋いでいないので、なにも起きませんが、ちゃんとプログラムは動いています。

書き込みに失敗するようなら、もう一度設定やシリアルポートの設定、USBケーブルの接続を確認してください。

つづく
