週刊中ロボ７４ Arduino Nano Every 到着 その６ テスト

ついついDigiKey で買ってしまったArduino Nano Every

簡単なテスト

Arduino Nano Everyのボード設定が終わったら、一度Arduino IDEを再起動して、Blink スケッチを使って確認してみます。ただArduio Nano Every に購入時に最初から入っているスケッチが Blinkなので、34行と36行の delay(500)にして、LEDの点滅周期を早くして違いが分かるようにしてテストします。

Arduino IDEの設定

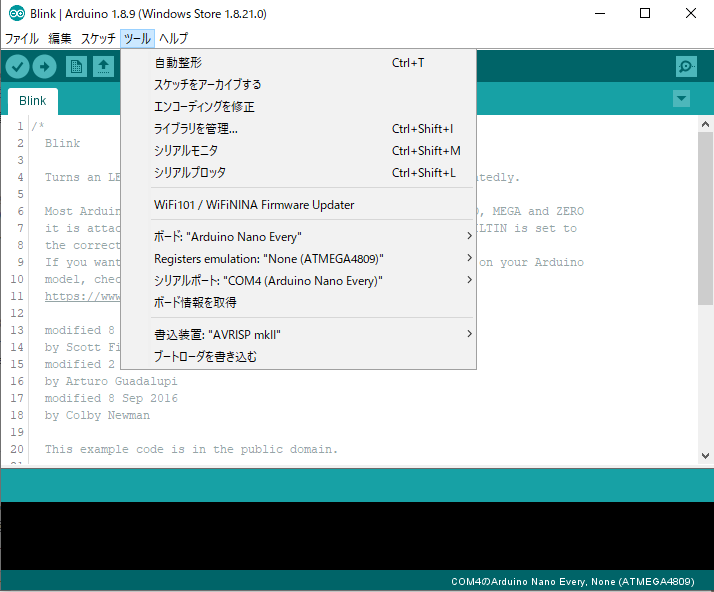

ボード設定を読み込んで、スケッチを修正したら、ツールからボードをArduio Nano Everyに設定します。

　ボード：” Arduino Nano Every”
　Registers emulation：”None（ATMEGA4809）

　シリアルポート：”COM４（Arduino Nano Every）”

Registers emulation と言うのは、外部ライブラリ等でレジスタの設定を固定で持っていて、動かないものがある場合に、Arduio Nano Every を”ATMEGA328”に化けさせる場合に設定します。Arduino IDEの標準ライブラリを使用している場合は、” None（ATMEGA4809）”で大丈夫です。

ボード情報を取得

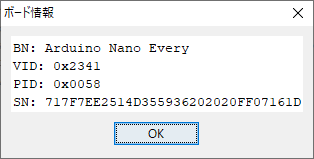

Arduino Nano Every のボード情報を読み込むと、こうなっていました。

 ちゃんと認識されているようです。

書き込み

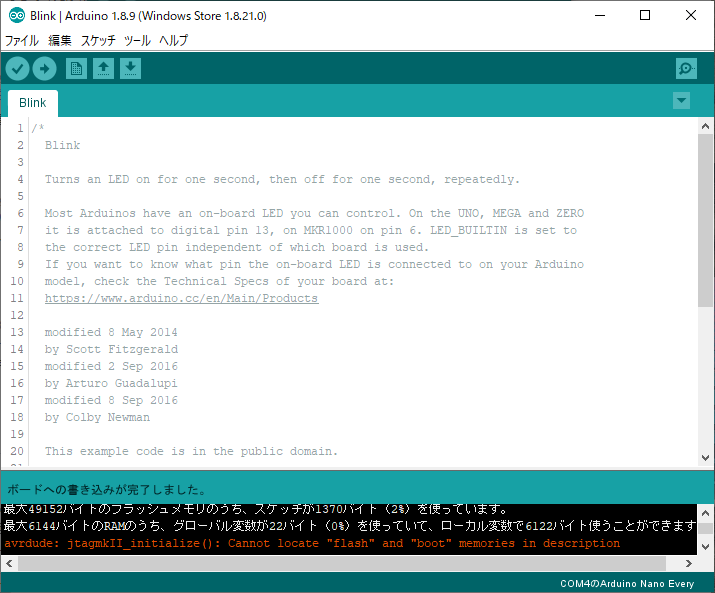

スケッチを書き込むと、エラーがちょっと気になりますがスケッチは書き込めているようです。

書き込みが高速になっていて、直ぐに書き込みが完了します。変更した周期でLEDが点滅していたらテスト完了です。
フラッシュ容量も、メモリも増えているので、できることがだいぶ増えそうです。

つづく
