週刊中ロボ293 星のカケラを作る その４

つづきに
Amazonから紫外線ＬＥＤが届いたので、星のカケラの内側に組み込んで完成させました。

ＬＥＤの加工
ＬＥＤは砲弾型だったので、星の内部で紫外線が拡散するように先端を５角形にダイヤモンドやすりで削ります。そして周りも磨いて全体を曇らせてより拡散しやすいように加工しました。

Chanzon 100個の3mm紫の紫外線LEDのダイオードライト（バイオレットクリアラウンド透明DC 3V 20mA）明るい照明電球ランプエレクトロニクスコンポーネントインジケータの発光ダイオード led diode

左が加工前のＬＥＤで右がか加工後のＬＥＤです。

発光テスト

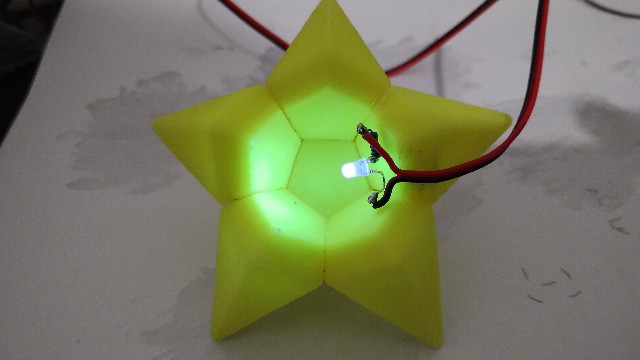

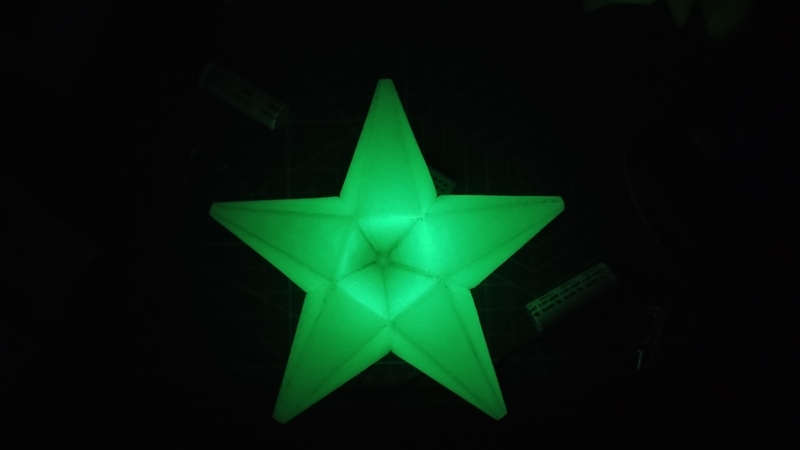

半分の状態の一番大きな星でテストしてみます。いい感じに全体に拡散しているようです。

印刷

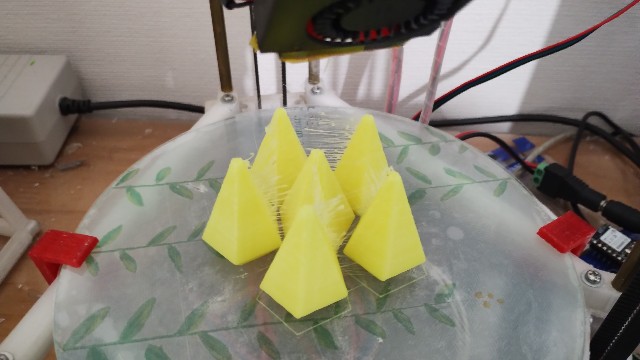

新しく購入した黄色の蛍光フィラメントを使って一度に６個づつ、２回に分けて印刷します。

組み込み

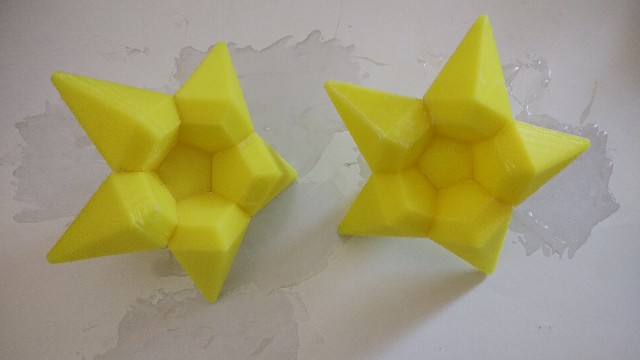

印刷した星のカケラを集めて星を作ります。まずは６個づつ接着します。

そして内部に加工した紫外線LEDを組み込みます。できるだけＬＥＤの先端が中心にくるようにして仮止めします。

次に二つを重ね合わせて仮止めします。

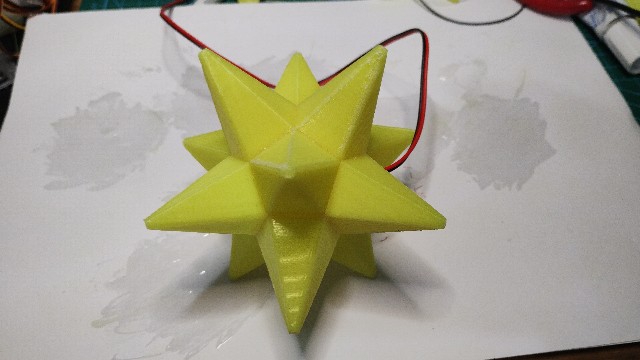

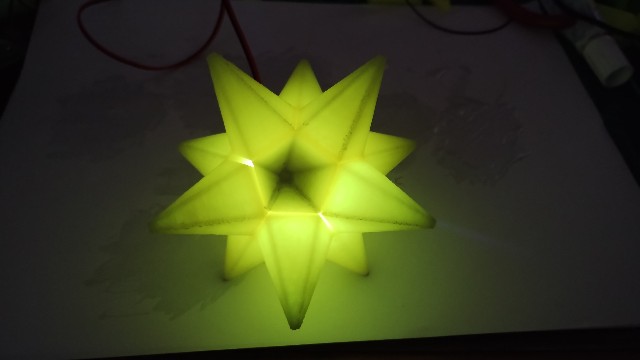

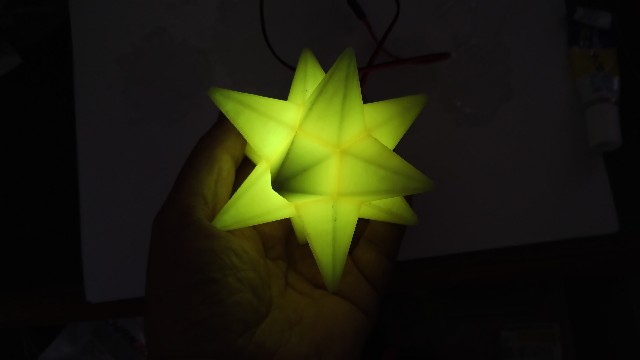

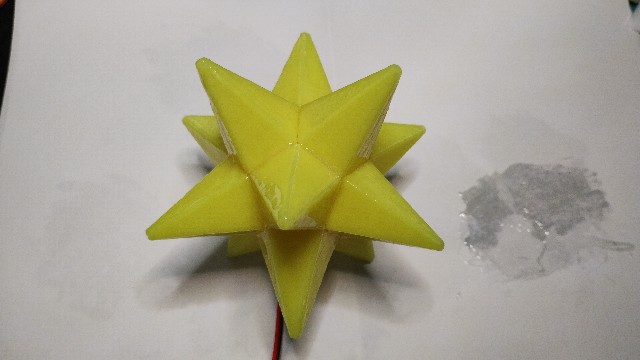

最後にエポキシで全体を固めて完成です。

回路
回路と言っても１００Ωの抵抗と紫外線ＬＥＤを直列に繋いで、ＵＳＢ電源に接続するだけです。このＬＥＤは最大で２０ｍＡ流せますが、計測すると１７ｍＡ程度になっていました。

おまけ
紫外線ＬＥＤが１００個もあるので過負荷試験をしてみました。抵抗を繋がないで5V に直結すると１００ｍA程度の電流が流れてさらに明るく点灯しました。すぐに焼き切れるということはありませんでしたが、徐々に電流値が下がってきて８０ｍAを切るくらいになってきます。素子の温度が上がっているだけかと思いましたが、冷えた後も電流値は下がったままで復活しませんでした。短時間なら直結でも壊れることはなさそうですが、定格内で使った方がよさそうです。

おわりに

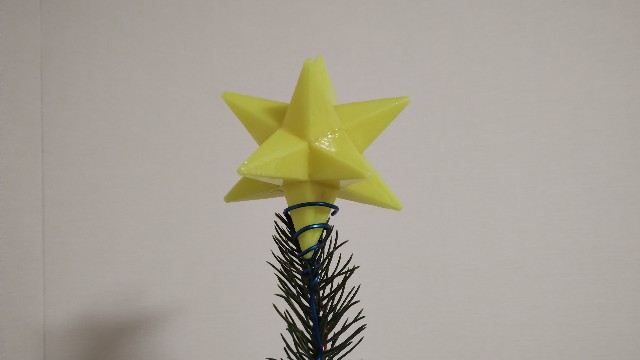

構想三年でやっとクリスマスツリー用の星を作ることができました。クリスマスになんとか間に合いました。

最近失せ物が多いので同じ方法でキーホルダーを作ろうかなと思っています。そうすれば、夜になって電気を消すか、紫外線ランプで照らせば発光して見つけることができると思います。

おしまい
