週刊中ロボ136 「ナノ四駆」モデル更新完了!

つづきに

年末に公開したよつあしロボットの「ナノ四駆」ですが、急ぎモデルを修正しています。

f:id:nakarobo:20210127231044j:plain

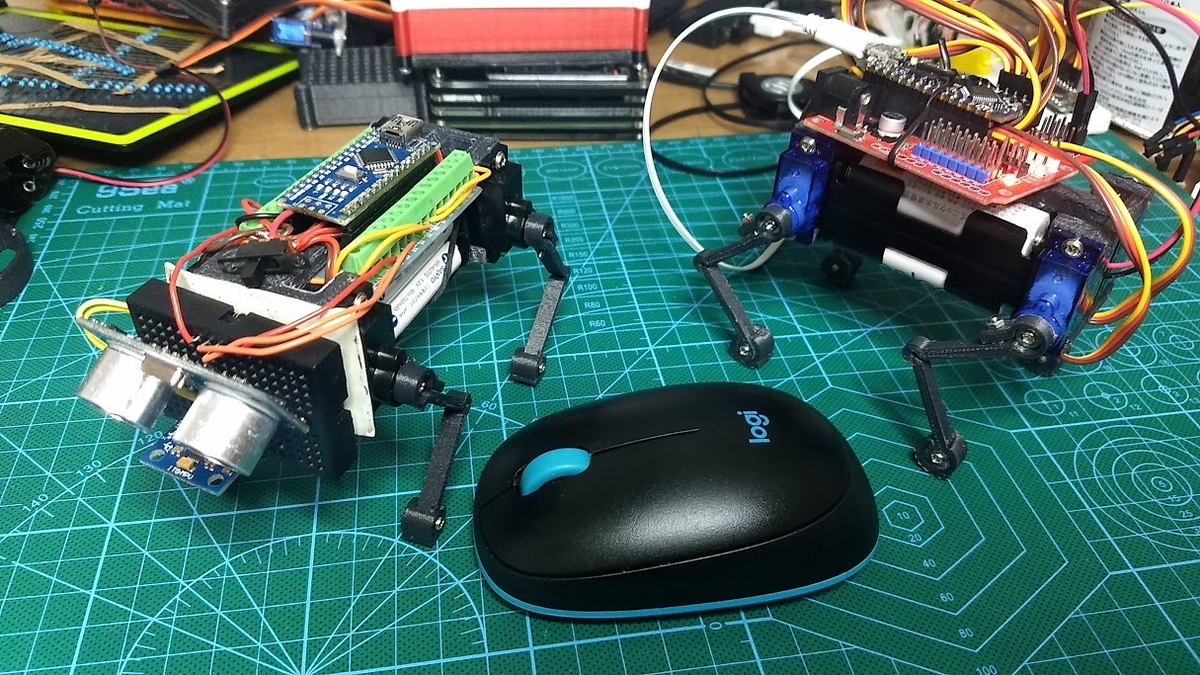

右側が作り直したフレームです。変更はミリ単位なので、パット見は変わりません。



アップロード完了
修正後のモデルを印刷して動作確認し、3Dモデル共有サイトにアップロードしておきました。

ダウンロードはこちらから

www.thingiverse.com



単3も使える

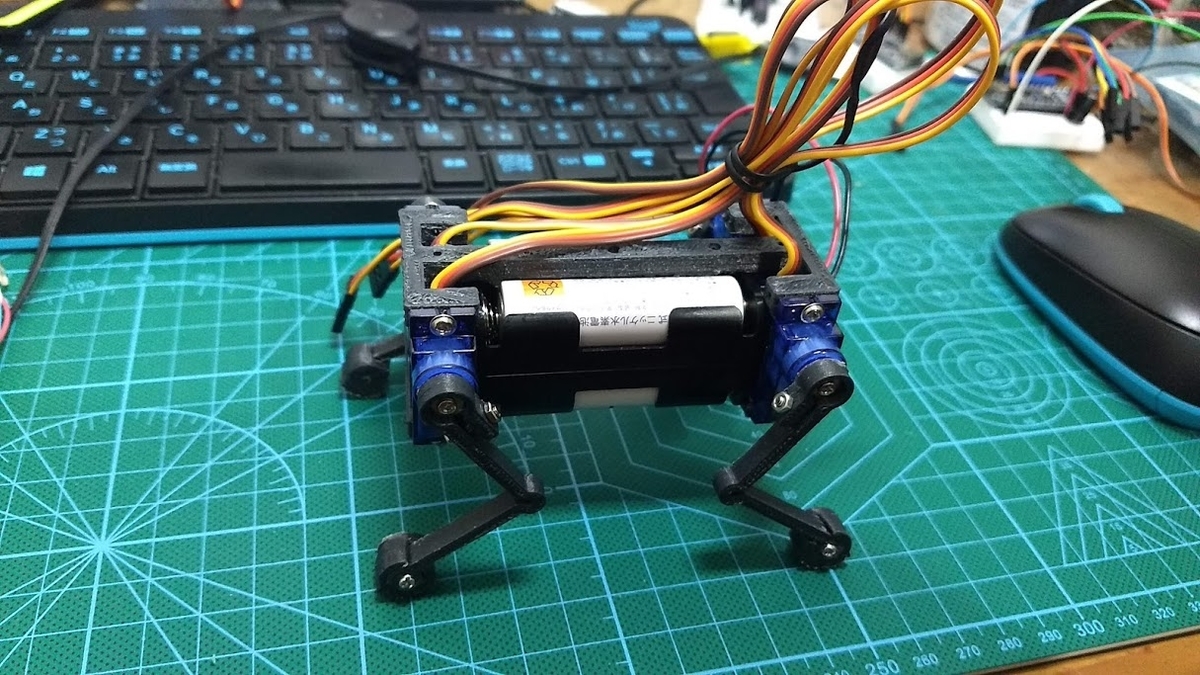

機体を少し大きくしたので(と言っても1mmです。)単3のNi-MHを使えるようになりました。これで一日中遊べます。ただちょっと重くなって約200gになりました。

f:id:nakarobo:20210127231423j:plain



スケッチは今週末の予定

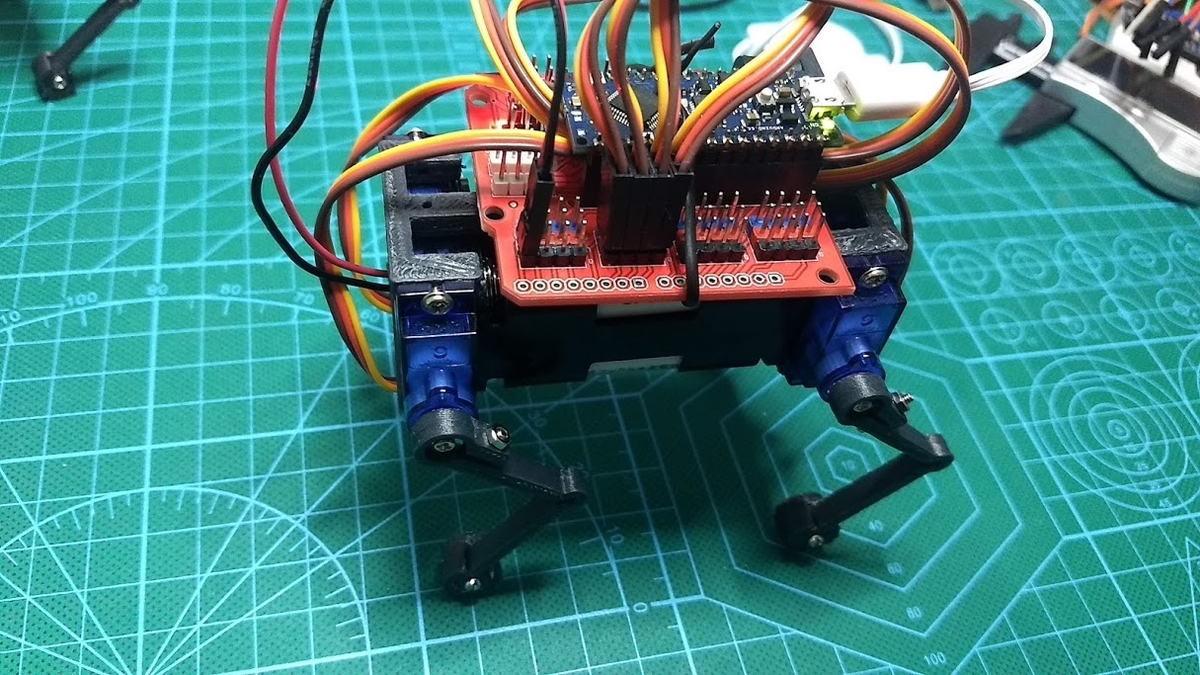

そろそろArduino Nano の互換品も在庫が減ってきたので、久しぶりにAruduino Nano Every を使って動作確認をしています。
f:id:nakarobo:20210127231204j:plain

動作確認用のスケッチは今週末に公開する予定ですが、現時点のスケッチをここに載せておきます。(これで間違って消してしまっても大丈夫!)

// Arduiroid [Nano4Runner] Robot 0.0 nakarobo 2021.1.27
// File Arduroid3Test.ino

// Servo
#include <Servo.h>

#define MAX_SERVO_NUM 4
Servo servo[MAX_SERVO_NUM+1];

bool servoOn; // true:Servo Power On false:Off

//Arduroid3 (Top View)
//FRONT
//  -----   -----
// |  1  | |  2  |
// | P04 | | P05 |
//  -----   -----
//
//  -----   -----
// |  3  | |  4  |
// | P06 | | P07 |
//  -----   -----
//BACK

// Setup First Power On at Once
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
  while (!Serial);

  pinMode(LED_BUILTIN, OUTPUT);

  // Servo Test
  servoOn = false;
  attachServo();
  detachServo();

}

// MainLoop
void loop() {
  // if there's any serial available, read it:
  while (Serial.available() > 0)
  {
    char command = Serial.read();
    switch (command){
      case '0': // DEMO
        set4Pos( 80, 80,100,100); delay(500);
        set4Pos( 100,100,80,80); delay(500);
        set4Pos( 60, 60,120,120); delay(500);
        set4Pos( 120,120,60,60); delay(500);
        set4Pos( 40, 40,140,140); delay(500);
        set4Pos( 140,140,40,40); delay(500);
        set4Pos( 90, 90, 90, 90); delay(100);
        break;
      case '1': // Right
        set4Pos(125,135,125,135); delay(200);
        set4Pos( 90, 90,125,135); delay(200);
        set4Pos( 90, 90, 90, 90); delay(100);
        break;
      case '2': // Foward
        set4Pos( 90, 90, 90, 90); delay(100);
        set4Pos( 45, 80,120, 70); delay(200);
        set4Pos( 80, 90,120,120); delay(200);
        set4Pos( 90, 90, 90, 90); delay(200);
        set4Pos(100,135,110, 60); delay(200);
        set4Pos(100,100, 60, 60); delay(200);
        set4Pos( 90, 90, 90, 90); delay(100);
        break;
      case '3': // Left
        set4Pos( 45, 55, 45, 55); delay(200);
        set4Pos( 90, 90, 45, 55); delay(200);
        set4Pos( 90, 90, 90, 90); delay(100);
        break;
      case '4': // Lay down
        set4Pos(160, 20,160, 20); delay(300);
        break;
      case '5': // Stand up
        set4Pos( 70,110,110, 70); delay(100);
        set4Pos( 90, 90, 90, 90); delay(300);
        break;
      case '6': // Ready
        set4Pos( 20, 20,160, 20); delay(300);
        break;
      case '7': // Hi-Hi
        set4Pos( 45,135,150, 30); delay(100);
        set4Pos(135,135,135, 20); delay(300);
        set4Pos(135, 70,145, 30); delay(300);
        set4Pos( 45, 70,145, 45); delay(300);
        set4Pos( 45,45,150, 30); delay(100);
        break;
      case '8': // Back
        set4Pos( 90, 90, 90, 90); delay(100);
        set4Pos( 90, 90, 60, 30); delay(200);
        set4Pos( 90,135, 60, 90); delay(200);
        set4Pos( 90, 90, 90, 90); delay(200);
        set4Pos( 90, 90,150,120); delay(200);
        set4Pos( 45, 90, 90,120); delay(200);
        set4Pos( 90, 90, 90, 90); delay(100);
        break;
      case '9': // Run
        set4Pos( 60,120, 45,135); delay(200);

        set4Pos( 60, 120, 45,135); delay(100);
        set4Pos( 90, 90, 90, 90); delay(200);
        set4Pos( 100, 80, 170, 10); delay(200);
        set4Pos( 100, 80, 120, 60); delay(100);

        set4Pos( 60, 120, 45,135); delay(300);
        set4Pos( 90, 90, 90, 90); delay(200);
        set4Pos( 100, 80, 170, 10); delay(200);
        set4Pos( 100, 80, 120, 60); delay(100);

        set4Pos( 60, 120, 45,135); delay(300);
        set4Pos( 90, 90, 90, 90); delay(200);
        set4Pos( 100, 80, 170, 10); delay(200);
        set4Pos( 100, 80, 120, 60); delay(100);
        break;
      case 'T': // Test
      case 't':
        set4Pos( 90, 90, 90, 90); delay(100);
        set4Pos( 45, 80, 120, 70); delay(200);
        set4Pos( 80, 90,120,120); delay(200);
        set4Pos( 90, 90, 90, 90); delay(200);
        set4Pos( 100,135, 110, 60); delay(200);
        set4Pos( 100,100, 60, 60); delay(200);
        set4Pos( 90, 90, 90, 90); delay(100);
        break;

      case 'O': // Serbo On/OFF
      case 'o':
        if( servoOn )
        {
          detachServo();
          servoOn = false;
        } else {
          attachServo();
          servoOn = true;
        }
        break;
      case 'D': // Wait
      case 'd':
        delay(300);
        break;
     } // switch

    // SERVO Set command
    if ( command == 'S' || command == 's' )  // 'S' is Servo Command "S,Servo_no,Angle"
    {
      Serial.print(command);
      Serial.print(',');
      int servoNo = Serial.parseInt();
      Serial.print(servoNo);
      Serial.print(',');
      int servoAngle = Serial.parseInt();
      Serial.print(servoAngle);
      Serial.println();

      if ( 0 <= servoNo &&  servoNo < MAX_SERVO_NUM+1 )
      {
        // Single Servo Move
        servo[servoNo].write(servoAngle);

        // Wait Servo Move
        delay(300); // 180/60(°/100msec)=300(msec)
      }
    }  // SERVO Set END

    // SERVO All command
    if ( command == 'A' || command == 'a' )  // 'A' is Servo All Command "A,Angle0, Angle1...Angle3"
    {
      Serial.print(command);

      // read Angle from Serial
      int angle[MAX_SERVO_NUM];
      for (int i = 0; i < MAX_SERVO_NUM; i++)
      {
        angle[i] = Serial.parseInt();
        Serial.print(',');
        Serial.print(angle[i]);
      }
      Serial.println();

      // servo Move
      set4Pos( angle[0], angle[1], angle[2], angle[3]);

      // Wait Servo Move
      delay(300);

    }   // SERVO All End

  } // End while

} // End loop

// attach ServoMotors
void attachServo()
{
  // attach Pin to ServoMotor
//  servo[1].attach(4);
//  servo[2].attach(5);
//  servo[3].attach(6);
//  servo[4].attach(7);
// MS18 600-1500-2400
//  servo[1].attach(4, 600, 2400);
//  servo[2].attach(5, 600, 2400);
//  servo[3].attach(6, 600, 2400);
//  servo[4].attach(7, 600, 2400);
// SG90 500-1450-2400
  servo[1].attach(4, 500, 2400);
  servo[2].attach(5, 500, 2400);
  servo[3].attach(6, 500, 2400);
  servo[4].attach(7, 500, 2400);

  servoOn = true;

  // LED ON
  digitalWrite(LED_BUILTIN, HIGH);
}

// dettach ServoMotors
void detachServo()
{
  servo[1].detach();
  servo[2].detach();
  servo[3].detach();
  servo[4].detach();
  servoOn = false;

  // LED OFF
  digitalWrite(LED_BUILTIN, LOW);
}

// Set 4 ServoMotor angles
void set4Pos(int a, int b, int c, int d){
  servo[1].write(a);
  servo[2].write(b);
  servo[3].write(c);
  servo[4].write(d);
}
// End
//---------------------


おわりに
やはりTower Pro 純正のSG90と単3 Ni-Mh電池の組み合わせはパワーが違います。機体は重くなりましたが、ものともせずにキビキビ動きます。ただ、SG90は動きが早すぎるせいか、足が滑ってしまっている感じです。また、機体が重くなると”しなり”を使っている分、モーションの修正も必要となっています。そこのところを修正して公開する予定です。


おしまい



購入品情報
Arduino Nano Every を久しぶりに乗せてみましたが、Aruduino IDE(開発環境)も落ち着いて来たので、普通に使えるようになってきました。

Arduino Nano Every (シングルボード)

Arduino Nano Every (シングルボード)

  • メディア: Personal Computers


 Amazonでも買えるようになりましたが、まだ高いですね。Arduino Nano とは値段とコネクタくらいで、特に変わったところはありませんが、内部のレジスタを使うようなArduino Nano のスケッチは動きません。Arduino Nanoのように使いこなすには、もう少し勉強が必要です。
