週刊中ロボ４６ PETGカーボンフィラメントその５

ずっと気になっていたPETGカーボンフィラメントを遂に購入しました。自作の３Dプリンタ Rostock Nanoで確認しています。

テスト印刷その３

つづいてこのモデルを印刷してみます。

昔から使っているこのモデルを使って、造形の設定変更を行って調整を行って行きます。

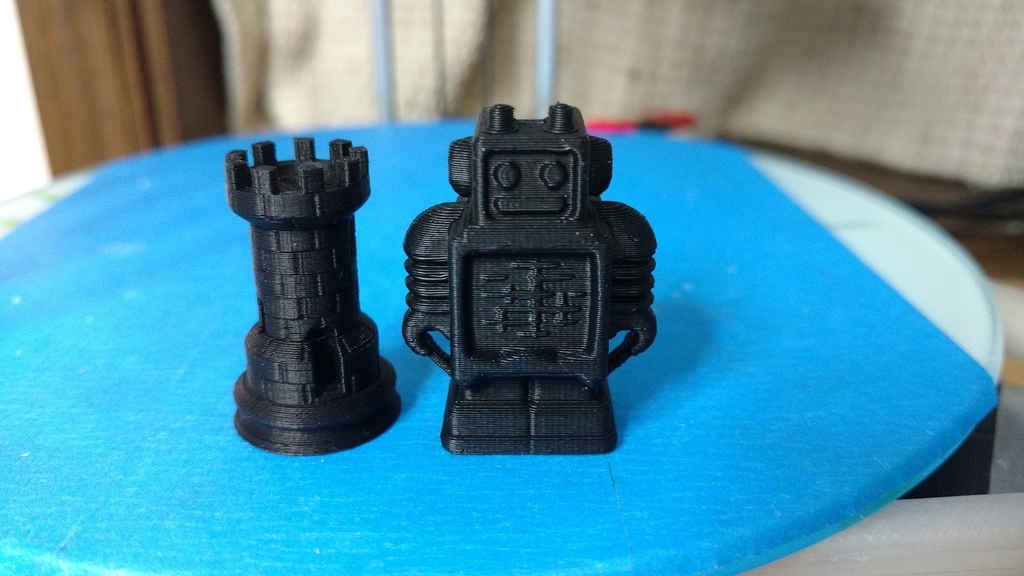

いままでこのモデルを使った最高傑作は、導電性フィラメントを使用したときのものです。

f:id:nakarobo:20190228230101j:plain

（この再現を期待してPETGカーボンフィラメントを購入したのでした。）

設定変更

中野島ロボットでは、フィラメントの特性によって

　試作ＷＯＯＤ（削れる）、ＰＬＡ（速い、安い、綺麗）

　構造材ＰＥＴＧ、ＡＢＳ、ＰＬＡ　（柔らかい順）

　表面材ＴＰＵ、ＰＥＴＧ、ＰＬＡ　（柔らかい順、安全な順）

と使い分けています。

PETGカーボンフィラメントは表面材としてではなく、構造材として購入したものです

が、モデル表面の造形に使えるのか、印刷設定を変更して綺麗に造形できるようになるかを確認してみます。そのためにノズルを０．８ｍｍから０．５ｍｍに変更しました。 f:id:nakarobo:20190228225801j:plain

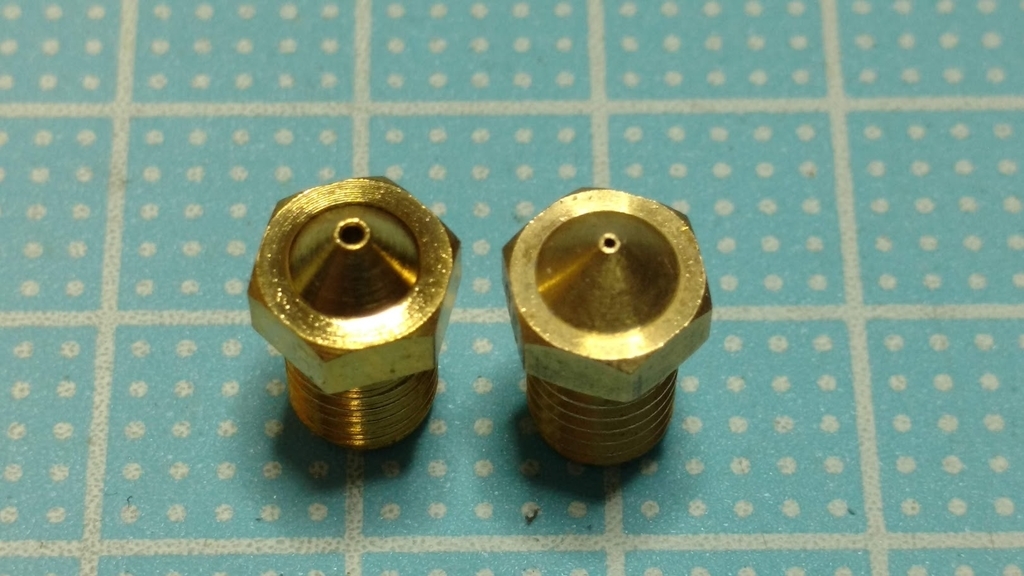

左が０．８ｍｍ　右が０．５ｍｍのノズルの新品時

造形テスト

造形設定は標準設定で確認してみます。

温度 235℃

速度 40ｍｍ/sec

品質 0.25ｍｍ

インフィル 30％

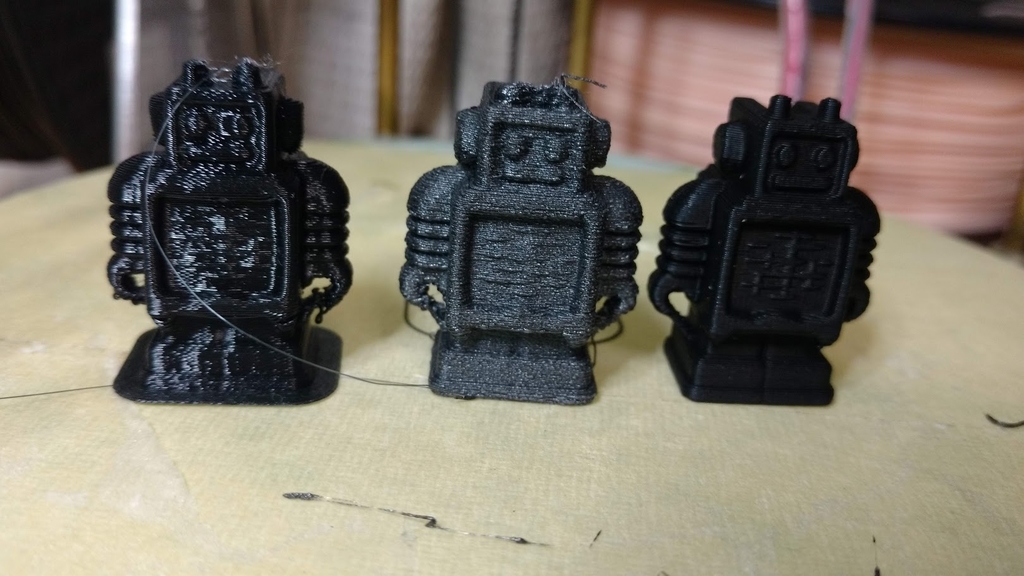

左が強化PLA、右が導電性PLA、そして真ん中がカーボンPETGフィラメントです。

f:id:nakarobo:20190228232001j:plain

結構垂れています。やっぱり色はグレーですね。

このフィラメントは表面がデコボコしているようで、ノギスでしっかり挟むと１．７６ｍｍなのですが、緩くはさむと１．８５ｍｍ程度あります。

意外と太くてエクストルーダーが滑らないので、フローが多くなってしまうのかもしれません。

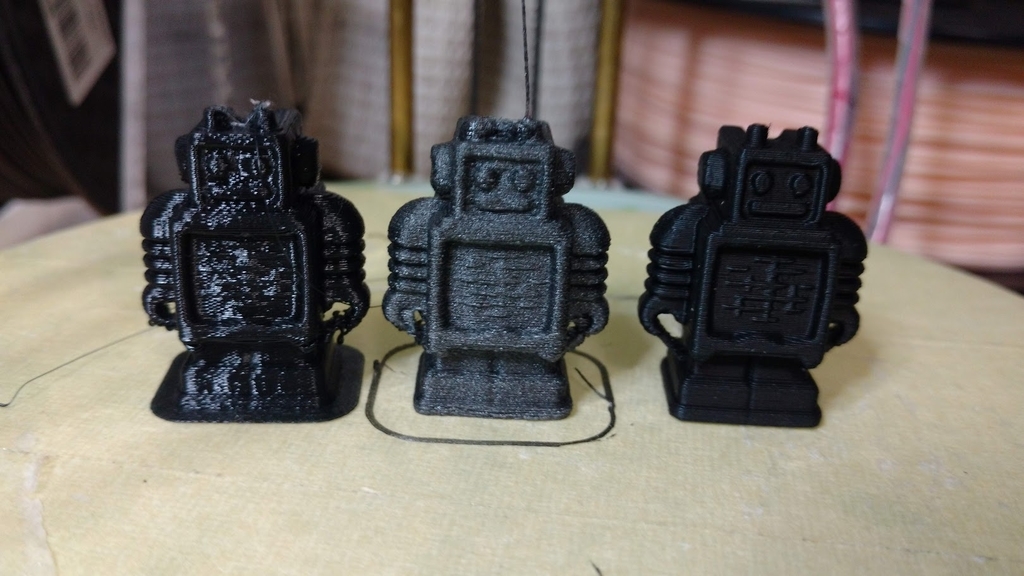

フローを調整してみました。真ん中がPETGカーボンフィラメント

f:id:nakarobo:20190228230404j:plain

少しよくなりましたが、まだ垂れていて、表面がプチプチしています。

冬はフィラメントの温度は、設定よりも高くなってしまっているのかもしれません。スライサー表示では215℃でも、ヒーターと温度センサーとの距離の関係で、実際のノズル位置では260℃とかになっているのかもしれません。なので、フィラメントが焼けて白くなってしまっているのかもしれません。

温度を多少下げても層間結合の強いPETGが基材なので、詰まるギリギリまで温度を下げてみても良いかもしれません。

購入品情報

期待のPETGカーボンフィラメントですが、まだ☆☆☆です。
