週刊中ロボ40 Arduino MEGA2560 R3 互換機のコネクタ位置が違う⁉

RostockNanoをThingverseに公開してから、もうすぐ1年になります。



はじめに

先週作っていたRostockNano用のRAMPSパネルをThingverseに公開しましたが。

www.thingiverse.com



なんとArudino MEGA2560 R3 の互換機はコネクタ位置が違うものがあるようです。

以前確認していたはずなのに、位置が合わないので、修正して完ぺきにしたのですが、いざRostockNanoに付けようとするとまた穴位置が合わない。

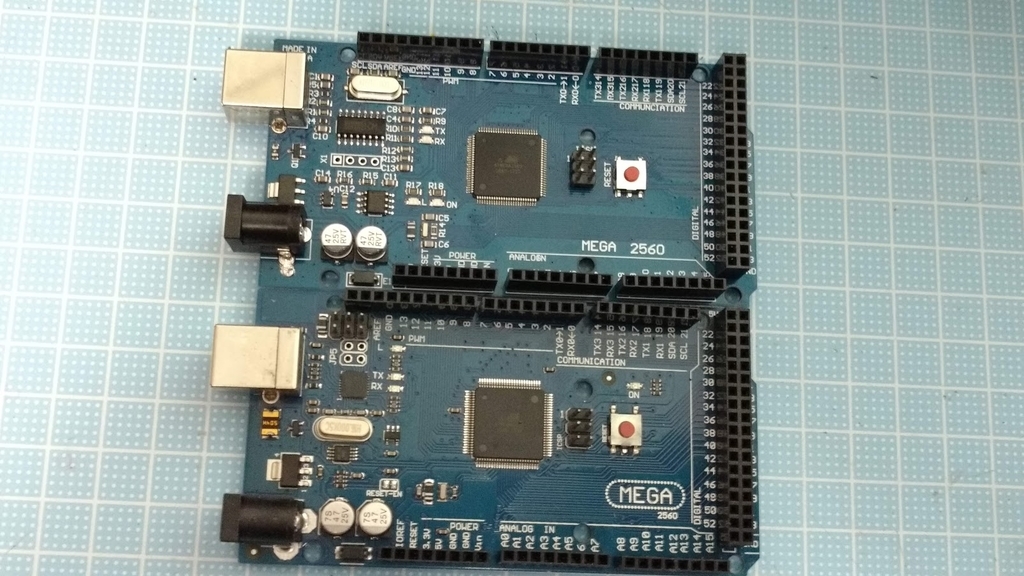

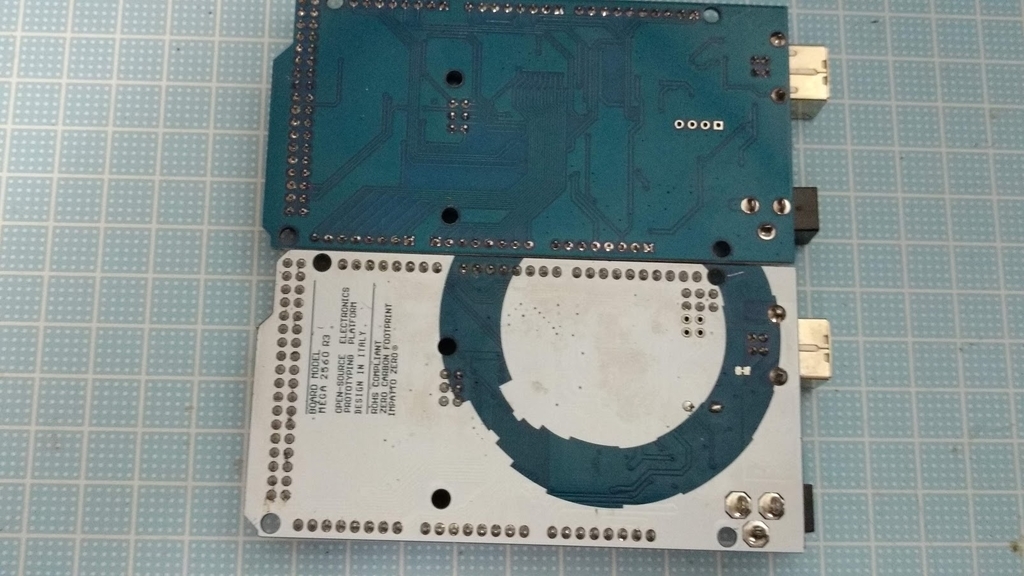

並べてみたので見て下さい。上 Hiletgo MEGA2560 R3、下 OSOYOO MEGA2560 R3

 ぱっと見は判りませんが、よく見ると部品の配置が違います。

f:id:nakarobo:20190115221034j:plain

f:id:nakarobo:20190115221117j:plain

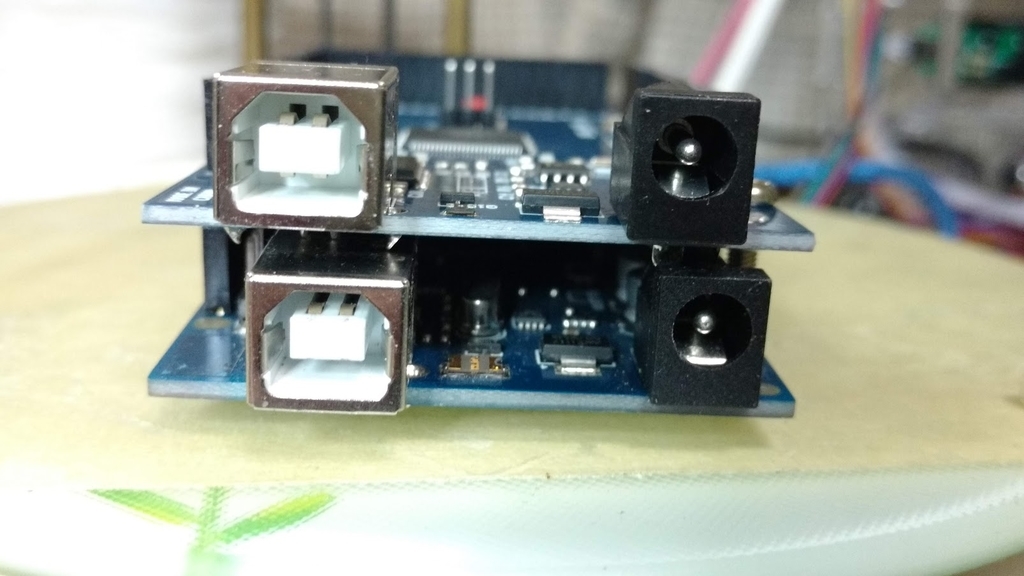

基板のネジ位置は同じなので、ねじ止めしてコネクタ側から写真を取りました。

f:id:nakarobo:20190115220700j:plain

なんと言うことでしょうか、USBの位置もDCジャックの位置も違います。これじゃあ合う訳ないな。どうりで、何回も作りなしました。

家のRostockNanoは二台とも、OSOYOのボードでした。



正規版を持っていないので、どちらが正しいのか判りません。秋月電子さんの正規版の写真で確認してみます。

ぱっと見同じに見えますが、DCジャックとUSBコネクタの間隔を計って見ます。

36.7㎜-16㎜=20.5㎜くらい

f:id:nakarobo:20190115221623j:plain

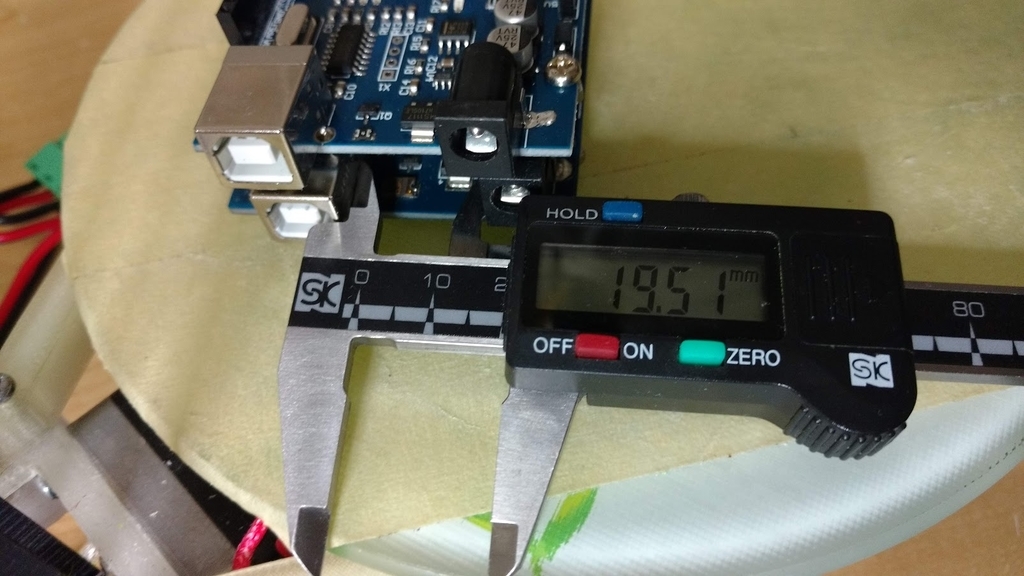

OSOYOOのボードは19.5㎜

f:id:nakarobo:20190115221700j:plain

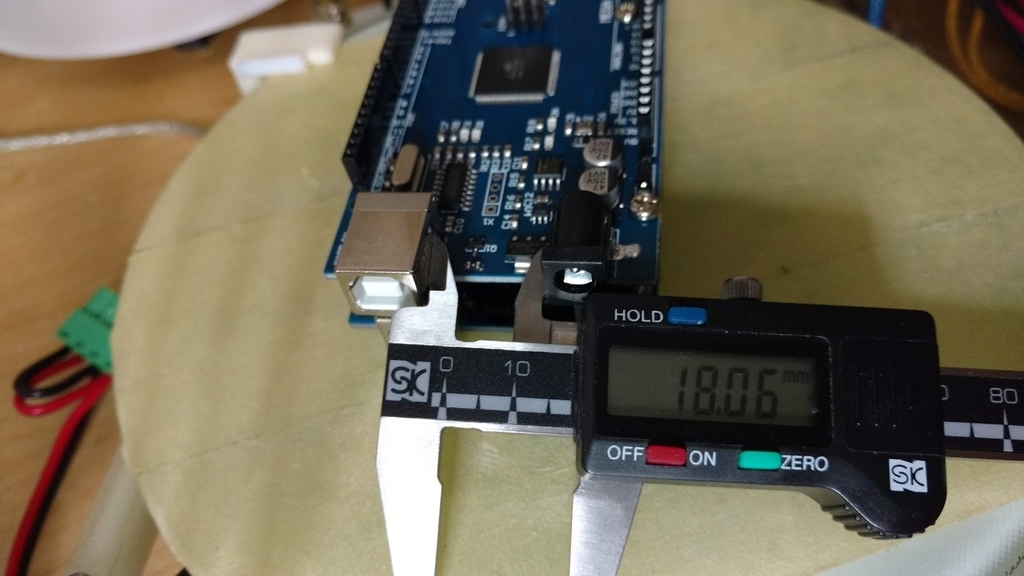

Hiletgoのボードは18㎜

全部バラバラかい!?



そもそも

純正とはリセットスイッチの位置も違いますが、どうやら OSOYOのボードは純正に近いようですが、Hiletgoのボードはこれだけずれていると、当然穴位置が合いません。こまったものです。



いまから

急いでThingverseに注意書きとCADファイルを上げておきます。 まじか~



購入品情報

コネクタ位置がぜんぜん異なります。



 3Dプリンターキットについて来たのは、オリジナルとだいたい同じかな
